Einleitung:

TopSolid'Split ist ein optionales Modul, mit dem Sie von einem Bauteil oder einer Baugruppe aus Teile von Formblöcken (CC-Blöcke, Kerne usw.) erstellen können. Das Ziel dieses Aufteilungsvorgangs (Druckguss, Spritzguss, Prototyp...) ist für uns zweitrangig.

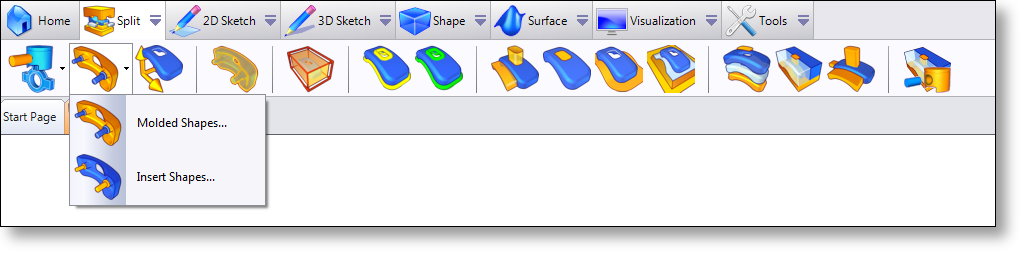

Verfügbar Funktionen:

Zeigen Sie auf die Symbole, um auf die entsprechende Funktion zuzugreifen.

Teilungsentwurfsprozess:

Sie gehen die Funktionen von links nach rechts durch, von der Einbeziehung bis zur Erstellung von Formeinsätzen. Einige Funktionen sind deaktiviert, wenn die Bedingungen für ihre Ausführung nicht erfüllt sind oder wenn Sie sich nicht in der richtigen Phase befinden.

Vorbereitungsphase

• Einbeziehung des Bauteils oder der Baugruppe in den Entwurf

Ermöglicht das Einbeziehen eines Bauteils oder einer Baugruppe in das Split-Dokument.

- Optional, wenn das Bauteil oder die Baugruppe mit Ziehen-und-Ablegen in das aktuelle Dokument eingefügt wurde.

• Positionierung des Bauteils oder der Baugruppe im Entwurf

Ermöglicht es, die Position des Bauteils oder der Baugruppe im Split-Dokument zu bearbeiten.

- Wenn das Bauteil oder die Baugruppe mit Ziehen-und-Ablegen in das aktuelle Dokument eingefügt wurde, gilt die Position standardmäßig als fixiert.

- Wenn das Split-Dokument durch einen "Rechtsklick" auf der Registerkarte oder in der Projektstruktur des Bauteils oder der Baugruppe erstellt wurde, gilt die Position standardmäßig als frei.

• "Spritzgussteile" definieren

Ermöglicht es, die Form auf "Füllen" festzulegen, je nach Formprozess (Einspritzung, Schwerguss, Thermoforming usw.).

- Optional, wenn das Split-Dokument durch einen "Rechtsklick" auf der Registerkarte oder in der Projektstruktur des Bauteils oder der Baugruppe erstellt wurde.

• "Kernformen" definieren

Ermöglicht es, in der Software Formen des Typs "Kern" zuzuweisen (Metalleinsatz, "Skelett", Überform usw.).

- Optional, wenn das Split-Dokument durch einen "Rechtsklick" auf der Registerkarte oder in der Projektstruktur des Bauteils oder der Baugruppe erstellt wurde.

- Optional, wenn dieses Form im aktuellen Entwurf nicht enthalten ist.

• Schwindung anwenden

Ermöglicht es, mithilfe einer Maßstabstransformation das CAD-Modell der Spritzgussteile zu erhalten, die für die Erstellung der Kern- und Formeinsätze erforderlich sind. Tatsächlich ist die für die Erstellung der Kern- und Formeinsätze verwendete Form größer als die zu erhaltende Form (die Eingabedaten).

Trennphase

• "Zu teilende Form" definieren

Ermöglicht die Definition der Ergebnisform = Spritzgussteile mit Schwindung + Kernformen. Dann können Sie gespreizte Kanten an den Spritzgussteilen und Kernformen auswählen und erkennen.

• Rohteil definieren

Ermöglicht die Definition der Form, die während der Teilen-Operation getrimmt wird, durch die Trenn- und Bauteilflächen.

• Mögliche Kanten erstellen

Optional. Ermöglicht die Erkennung potenzieller Trennkanten auf der Zu teilenden Form.

• Trennkanten erstellen

Ermöglicht die Angabe der verschiedenen Trennkantenbahnen.

• Kernflächen erstellen

Optional. Ermöglicht es, bei Bedarf die Kernflächen zu erstellen, die für Ihren Entwurf geeignet sind.

• Abschlussflächen erstellen

Optional. Ermöglicht es, bei Bedarf die "internen" Abschlussflächen zu erstellen, die für Ihren Entwurf geeignet sind.

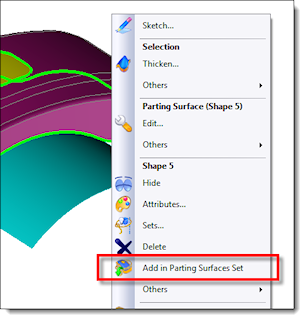

• Trennflächen erstellen

Ermöglicht die Erstellung der "externen" Trennflächen.

• Sperrtrennflächen erstellen

Optional. Ermöglicht es, bei Bedarf die "externen" Sperrtrennflächen zu erstellen.

Modellierungsphase

• Trennschalen erstellen

Ermöglicht die Prüfung der verschiedenen Formbereiche und die Erstellung der Hüllenteilung entsprechend den vorher entworfenen Flächen.

• Teilung erstellen

Ermöglicht die Erstellung lokaler Blockformen entsprechend den vorher entworfenen Trennelementen. Während dieser Funktion werden auch die Rohteil-Bemaßungen berücksichtigt.

• Kerne erstellen

Optional. Manchmal ist die Erstellung von Kernflächen nicht möglich. Daher ermöglicht Ihnen diese Operation, bei Bedarf zusätzliche Kerne nach der Trennphase zu erstellen.

• Formeinsätze erstellen

Ermöglicht die Erstellung und Generierung der Formeinsatz-Baugruppendatei, die die korrekte Dateistruktur (eine Datei pro Bauteil) passend für eine optimale PDM-Nutzung enthält.

Änderungen / Zusätzliche Informationen:

TopSolid'Split-Optionen stehen unter Extras > Optionen... zur Verfügung. .

Im Verlauf des Entwurfsprozesses erstellt TopSolid'Split in der Elementstruktur die Gruppen, die den einzelnen Elementen Ihrer Konzeption entsprechen.
