Mögliche Kanten

Mit diesem Befehl können Mögliche Kanten ermittelt werden, die für den "Empfang" von Trennkanten verfügbar sind.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol , oder wählen Sie den Befehl Teilen > Mögliche Kanten… aus dem Dropdown-Menü.

Wählen Sie die gewünschte Zu teilende Form aus.
Geben Sie die Formachse für die Erkennung an.
Nach der Auswahl zeigt TopSolid'Split die berechneten möglichen Kanten an. Wenn das Ergebnis nicht zufriedenstellend ist, wählen Sie eine andere Achse aus, andernfalls fahren Sie mit dem nächsten Schritt fort .

Verfügbare Optionen:

Form: Wählen Sie die gewünschte Zu teilende Form aus.
Formachse: Die Z-Achse des Öffnungs-Koordinatensystems ist beim Starten des Befehls vorausgewählt. Sie können eine andere Achse auswählen oder eine "von Grund auf neu" erstellen .
Priorität: Es sind zwei Erkennungsmodi verfügbar:
Geschwindigkeit: Die Erkennung von möglichen Kanten ist grafisch und sehr schnell.
Genauigkeit: In diesem Modus können Sie die möglichen Kanten besser sortieren, da im Gegensatz zum Modus Geschwindigkeit die grafische Suche der möglichen Kanten in beiden Richtungen der vorgegebenen Achse ausgeführt wird. Außerdem ermöglicht es eine geometrische Suche, die im Diagramm zurückgegebenen Kanten zu sortieren.
1. - Kanten: Diese Option ermöglicht es, in der grafischen Erkennung nur die Kanten Oben, Unten oder Alle Kanten beizubehalten:


Alle möglichen Kanten werden vorgeschlagen.	Nur mögliche Kanten Unten werden vorgeschlagen.	Nur mögliche Kanten Oben werden vorgeschlagen.

1. - Präzisionsniveau (niedrig bis hoch): Mit dieser Option können Sie die Berechnungstoleranz festlegen, die im Modus Genauigkeit verwendet wird, wodurch die Auswahl verfeinert werden kann. Die Auswahl dieser Toleranz hängt vom Bauteil in der Teilung ab. Es ist daher sinnvoll, sie versuchsweise zu ändern, um eine manchmal interessantere Vorauswahl zu erhalten.

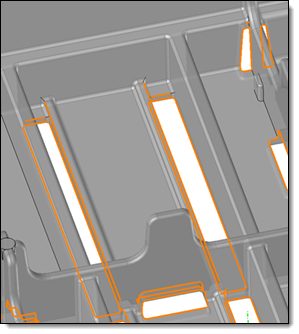

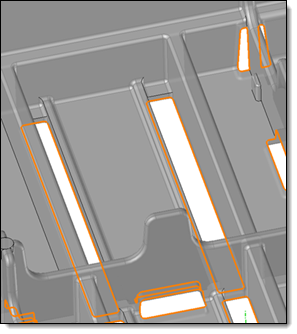

Zwei mögliche Erkennungsmodi, die sich je nach gewählter Genauigkeitsstufe unterscheiden

Tangente folgen: Die Option ist standardmäßig aktiviert; TopSolid'Split analysiert die Tangente zwischen Kanten, um die Erkennung zu verbessern.

Änderungen / Zusätzliche Informationen:

Sie können NUR vorhandene Kanten des Bauteils ermitteln. Wenn diese Kanten nicht existieren, müssen Sie sie auf die Form prägen.
Sie können mehrere Bearbeitungen des Typs Mögliche Kanten für dasselbe Bauteil ausführen, entsprechend den verschiedenen Formachsen.
In Bereich Kontextzustand können die möglichen Kanten angezeigt werden oder nicht. Dieses Steuerelement ist auch über ein Popup im Grafikbereich verfügbar.
Die Standardfarbe der möglichen Kanten ist Gelb; die Einstellung kann unter Extras > Optionen… geändert werden.
Dieser Befehl ist optional. Sie können diese Operation ignorieren und direkt mit der Erstellung der Trennkanten fortfahren.
