Prägen









Dieser Befehl erlaubt Ihnen, eine oder mehrere Profile auf einen oder mehreren Seiten einer Form zu drucken. Auf den Flächen werden neue Kanten erstellt, die der Projektion der Profile entsprechen.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol , oder wählen Sie im Dropdown-Menü den Befehl Fläche > Prägen....



  1. Wählen Sie die zu ändernde Form aus.

  2. Wählen Sie den Prägungstyp.



Schnitte

Anhand von zwei Punkten

Nach Punkt und Kante

Isoklinen







Wählen Sie die verschiedenen Schnitte oder Skizzen, die auf die Form geprägt werden sollen.



Richtung: Diese Option erlaubt Ihnen, die Projektionsrichtung der Profile zu wählen:

  • Orthogonal: Die Skizze wird senkrecht zu jeder Fläche projeziert.

  • Angegeben: Sie werden dann aufgefordert, ein Projektionsrichtung zur Verfügung zu stellen.



Orthogonal

Anhand der Skizzennormalen







Wählen Sie den Anfangs- und Endpunkt, eine Linie, die durch diese 2 Punkte verläuft, wird auf die Fläche geprägt. Es ist unnötig, diese Linie zu schaffen.



Richtung: Diese Option erlaubt Ihnen, die Projektionsrichtung der Profile zu wählen:

  • Orthogonal: Die Skizze wird senkrecht zu jeder Fläche projeziert.

  • Angegeben: Sie werden dann aufgefordert, ein Projektionsrichtung zur Verfügung zu stellen.







Wählen Sie den Anfangspunkt und die Endkante, eine Linie, die durch den Punkt und die Normale zur Kante verläuft, wird auf die Fläche geprägt. Es ist unnötig, diese Linie zu schaffen.



Richtung: Diese Option erlaubt Ihnen, die Projektionsrichtung der Profile zu wählen:

  • Orthogonal: Die Skizze wird senkrecht zu jeder Fläche projeziert.

  • Angegeben: Sie werden dann aufgefordert, ein Projektionsrichtung zur Verfügung zu stellen.







Richtung: Es ist die Referenzrichtung für das Maß des Winkels von Isoklinen.



Winkel: Geben Sie den Wert des Winkels ein.





  1. Wählen Sie die Schnitte, Punkte und/oder Kanten für die Prägung und die Richtung oder die Richtung und den Winkel.





Verfügbare Optionen:



Mit dieser Optionen können Sie Folgendes festlegen:

  • Zu berücksichtigende Flächen: Die Prägung der Skizzen erfolgt nur auf den in dieser Liste ausgewählten Flächen.

  • Zu ignorierende Flächen: Die in dieser Liste ausgewählten Flächen werden nicht geprägt.







  • Ausgeblendete Flächen:

Mit dieser Option kann festgelegt werden, dass ein von einer Form oder Fläche verdecktes Profil nicht geprägt wird.

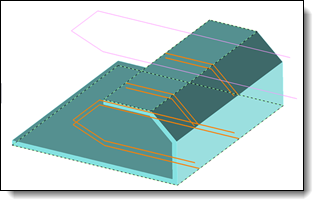

Ausgeblendete Flächen = Nein

 Flächenmodus

Formmodus

Wenn die Projektion auf den Flächen erfolgt, wird die Projektion nur auf den ausgewählten Flächen ausgeführt.

Wenn die Projektion auf der Form erfolgt, wird die Projektion auf allen Flächen der Form ausgeführt.

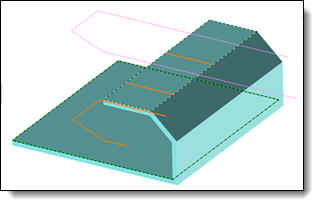

Verdeckte Flächen = Form

 Flächenmodus

Formmodus

Wenn die Projektion auf den Flächen erfolgt, wird die Projektion nur auf den ausgewählten Flächen ausgeführt, nicht jedoch auf den Flächen, die von der Form verdeckt werden.

Wenn die Projektion auf der Form erfolgt, wird die Projektion auf allen Flächen ausgeführt, die nicht von der Form verdeckt werden.

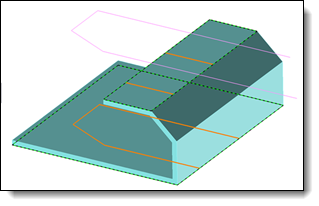

Verdeckte Flächen = Flächen

 Flächenmodus

Formmodus

Wenn die Projektion auf den Flächen erfolgt, wird die Projektion nur auf den Flächen ausgeführt, die nicht von den ausgewählten Flächen verdeckt werden.

Wenn die Projektion auf der Form erfolgt, wird die Projektion auf allen Flächen ausgeführt, die nicht von den ausgewählten Flächen verdeckt werden.



  • Verbindung geprägter Kanten:

Keine

Diese Option stellt keine Verbindung zwischen den nicht verbundenen Kanten her.



Seitenflächen

Wenn möglich, verbindet diese Option alle nicht verbundenen Kanten mit der Prägung der anderen Seitenkante. Mit dieser werden Seitenkanten nur geprägt, wenn sie nicht verbundene Kanten verbinden.



Seitenflächen und ausgeblendete Flächen

Wenn möglich, verbindet diese Option alle nicht verbundenen Kanten durch Prägen der Seitenkante oder verdeckten Kante in Richtung der Projektion.

Alle Seitenflächen

Mit dieser Option können alle Seitenkanten verbunden werden, unabhängig davon, ob sie nicht verbundene Komponenten der Prägung verbinden.



Alle Seiten und ausgeblendeten Flächen

Mit dieser Option können alle nicht verbundenen Kanten nach Seitenkante oder verdeckter Kante in Richtung der Projektion verbunden werden.
