Isokline
|
|
Isokline |
Dieser Befehl erlaubt Ihnen, Kurven zu erstellen, die die Isoklinen einer Form oder mehrerer Flächen in einer bestimmten Richtung definieren.
Erstellungsphasen / Verwendung:
Klicken Sie auf das Symbol , oder wählen Sie im Dropdown-Menü den Befehl 3D-Skizze > Operationen > Isokline…
Wählen Sie die Richtung aus.
Tragen Sie den Winkel mit der Normalen ein.
|
|
|

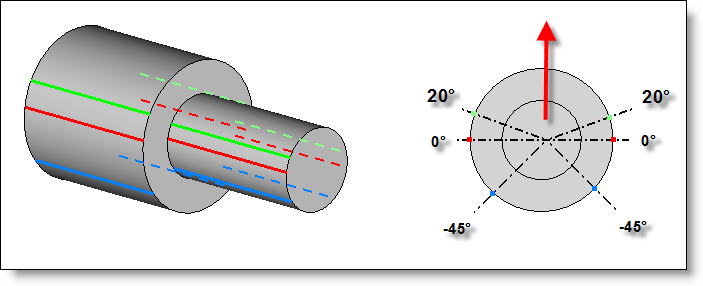

Die Auswirkung des Winkels auf die Isoklinen-Kurven. Die Pfeile zeigen die Richtung an. Der Winkel wird anhand des 90°-Winkels zwischen der Normalen und der Richtung angegeben. |
Wählen Sie, ob Sie die Isoklinen von einer Form oder von einer Auswahl an Flächen erhalten möchten.
|
|
Form. Die ganze Form wird ausgewählt. |
|
|
Flächen: Sie können die zu berücksichtigenden Flächen manuell auswählen. |
Bestätigen Sie die erstellten Isoklinen mit
|
|
|
|
Die ebenen Flächen erzeugen keine Isoklinen. |
