Sperrtrennflächen

Mit diesem Befehl können Sperrtrennflächen erstellt werden.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol , oder wählen Sie den Befehl Teilen > Sperrtrennfläche... aus dem Dropdown-Menü.

Mit dieser Operation wird NUR der "Sperrbereich" erstellt. Sie müssen zuvor eine Trennfläche entwerfen, die als zu trimmende Referenzfläche verwendet wird:

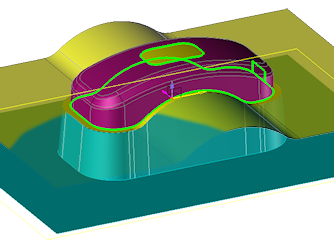

Gelbe Flächen sind die Trennflächen.

Blaue Flächen sind die Sperrtrennflächen.

Wählen Sie den zu verwendenden erwarteten Modus aus:
Wählen Sie die Zielebene aus.
Bestimmen Sie die Extrusionsrichtung und die Entformungsschräge.
Bestätigen Sie ..

Verfügbare Optionen:

Sperrtrennfläche:

Es sind zwei Erstellungsmodi verfügbar:

- Trennkanten: Sie erstellen eine Sperrtrennfläche aus Trennkanten, nachdem Sie einen Versatzwert festgelegt haben.

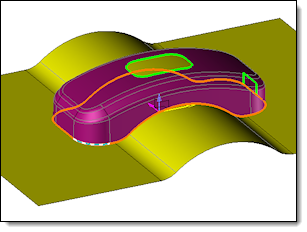

Auswahl des Kantenpfads

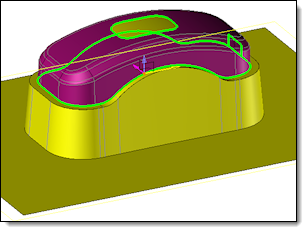

Ergebnis nach Projektion der Kantenbahn und Versatzberechnung

- Schnitt: Sie erstellen eine Sperrtrennfläche aus einer Skizze. Wenn sie nicht existiert, erstellen Sie sie "von Grund auf neu" .

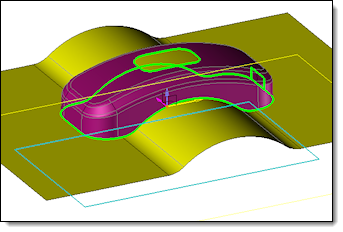

Auswahl der Skizze

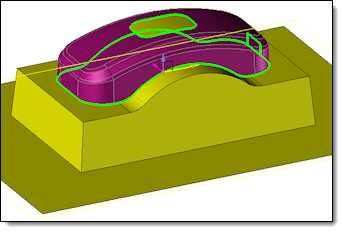

Ergebnis

Zielebene:

Ebene: Wählen Sie die Zielebene aus. Wenn sie nicht existiert, erstellen Sie sie "von Grund auf neu" . Bei Bedarf ist eine Umkehrung möglich .
Extrusions richtung:
Zielebene: TopSolid'Split erkennt automatisch die Richtung entsprechend der zuvor definierten Ebene.
Manuell: Sie geben die Achse für die Erstellung der Richtung an. Wenn erforderlich, erstellen Sie sie "von Grund auf neu" .
Entformungsschräge Ermöglicht die Erstellung der Extrusion mit einer Schräge.

Erweiterte Optionen:

Passung: Ermöglicht die Verwaltung der "annehmbaren" Toleranz zwischen zwei Flächen.

Glättung: Ermöglicht die Verwaltung der „annehmbaren“ Winkeltoleranz zwischen zwei Flächen, um eine automatische Glättung durchzuführen.

Änderungen / Zusätzliche Informationen:

Während ihrer Validierung werden die Trennflächen automatisch den Trennflächen zugewiesen, die in der Elementstruktur festgelegt sind.
