Schwindung

Mit diesem Befehl kann die Maßstabstransformation für das Spritzgussteil festgelegt werden.

Hinweis: Die Kernformen werden durch diese Berechnung nicht geändert. Sie müssen die Kernformen manuell verschieben oder einige Operationen für das Spritzgussteil ausführen, um die Schwindungstransformation richtig zu berücksichtigen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol , oder wählen Sie den Befehl Teilen > Schwindung... aus dem Dropdown-Menü.

Wenn Ihr Dokument durch einen Rechtsklick aus der ursprünglichen Datei erstellt wurde (auf der Registerkarte oder in der Projektstruktur), wird das Split-Dokument direkt mit der Operation Schwindung geöffnet.

Wählen Sie die zu transformierende Form aus. Ein Spritzgussteil ist in diesem Schritt zwingend erforderlich.

Wenn Ihr Dokument durch einen Rechtsklick aus der ursprünglichen Datei erstellt wurde (auf der Registerkarte oder in der Projektstruktur), erfolgt diese Auswahl automatisch.

Wählen Sie in der Dropdown-Liste das Koordinatensystem aus, das als Transformationsursprung verwendet werden soll. Falls notwendig, nehmen Sie eine Umkehrung vor .
Wenn kein geeignetes Koordinatensystem für Ihren Entwurf verfügbar ist, erstellen Sie es "von Grund auf neu" .
Beziehen Sie sich auf die verschiedenen Themen im Zusammenhang mit der Erstellung eines Koordinatensystems.
Dieses Koordinatensystem wird das Öffnungs-Koordinatensystem, also das Referenzkoordinatensystem für zukünftige Split-Entwürfe.

Das PDD-Koordinatensystem wird nur dann in der Liste angezeigt, wenn Sie es im Bauteildokument veröffentlicht haben.

Wählen Sie die gewünschte Berechnungsmethode aus:
- Automatisch.
- Global.
- Verschieden.

4. Bestätigen Sie .

Die Farbe der ausgewählten Form ändert sich in Übereinstimmung mit der Einstellung unter Extras > Optionen…

Verfügbare Optionen:

Vorschau

Es ist möglich, die Vorschau der Transformation vor ihrer Anwendung anzuzeigen. Hierzu aktivieren Sie in der Operation.

Erweiterte Optionen:

Es sind zwei Berechnungsmodi verfügbar:

Ausdehnung: Dieser Modus ist der Modus Version 6. Von dem zu teilenden Bauteil aus fügen wir den Schwindungswert hinzu.

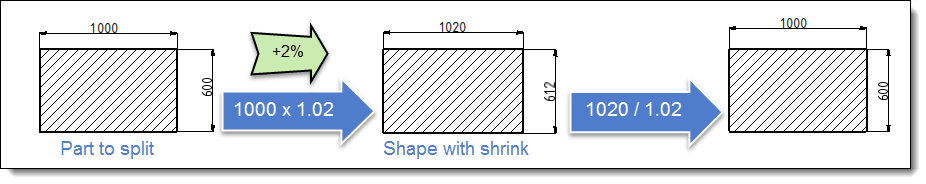

2 % Schwindung im Ausdehnungsmodus

Schwindung: In diesem Modus wird die Form mit Verkleinerung anders berechnet. Von der Form mit Verkleinerung wird der Schwindungswert subtrahiert.

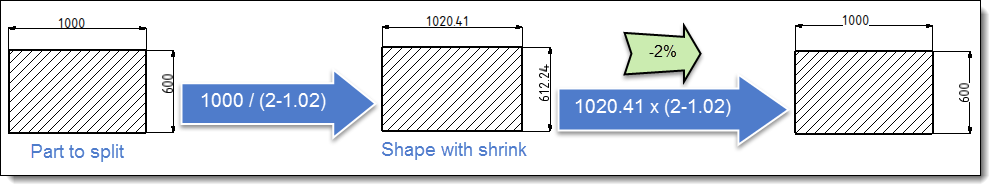

2 % Schwindung im Schwindungsmodus

Das Delta zischen diesen beiden Modi ist klein mit kleinen Schwindungswerten.

Änderungen / Zusätzliche Informationen:

Der Schwindungs faktor kann jederzeit während Ihres Entwurfs für eine "Liveaktualisierung" geändert werden.
Wenn Sie einen Schwindungsfaktor dem falschen Bauteil zuweisen, können Sie die Funktion "Schwindung" bearbeiten und das richtige Bauteil für die Berechnung vorwählen.
Mehr Kontrolle ist für den auf das Bauteil angewendeten Schwindungswert verfügbar. Wenn Sie beispielsweise eine Operation mit einem Schwindungsfaktor von 1 (oder 0 %) bestätigen, was bedeutet, dass keine Schwindung angewendet wird, wird eine Warnmeldung angezeigt.
