Trennschalen

Sie können "doppelklicken" oder die Taste F2 drücken, um die in der Liste ausgewählte Schale umzubenennen.

• Öffnung: Bei Bedarf können Sie den Animations-Cursor verwenden, um die Hüllen global zu "verschieben".

• Hüllen: Mit dieser Option werden die verschiedenen Schalen aufgeführt, die durch den Befehl erstellt werden. Eine Schale erzeugt einen Block oder einen Kern.

Für jede in der vorherigen Liste oder im Grafikbereich ausgewählte Hülle ist Folgendes möglich:

• Werkzeugformen: Eine Schale besteht aus dem Nähen eines Formbereichs des Bauteils und den damit verbundenen Trennflächen. Es ist möglich, die Liste der zu nähenden Oberflächen zu ändern.

• Toleranz: Diese Option definiert die Nähtoleranz zwischen den Flächen. Damit zwei Flächen zusammengenäht werden können, dürfen die gemeinsamen Kanten nicht weiter voneinander getrennt sein, als durch die Nähtoleranz festgelegt.

• Anzahl Iterationen: Unter Verwendung dieser Option können Sie das Nähen eines Satzes an Flächen optimieren.

• • Wenn Sie die Funktion bestätigen, wird ein erster Nähvorgang gemäß der gegebenen Toleranz durchgeführt. Voneinander zu weit entfernte Flächen werden jedoch nicht genäht.

  • Der Wert der Toleranz wird folglich mit 2 multipliziert, und die weiteren Nähvorgänge für die restlichen Flächen erfolgen mit dieser neuen Toleranz.

  • Der Wert der Toleranz wird dann wieder mit 2 multipliziert und so weiter – so oft wie die Anzahl der Iterationen.

Beispiel: Bei einer Anfangstoleranz von 0,01 mm und einer Iterationszahl von 3 geschieht Folgendes:

• • erster Nähvorgang mit einer Toleranz von 0,01 mm.

  • zweiter Nähvorgang mit einer Toleranz von 0,02 mm (0,01 mm x 2).

  • dritter Nähvorgang mit einer Toleranz von 0,04 mm (0,02 mm x 2).

•  Zusammenfassen: Mit dieser Option können Sie die durch das Nähen erzeugten glatten Kanten von der Schale entfernen.

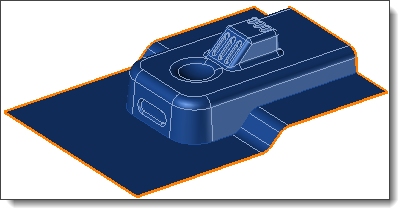

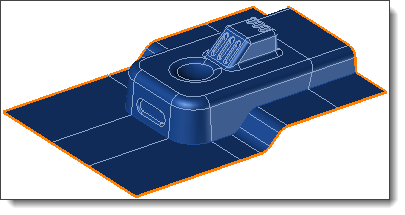

  Erstellen der Schale ohne die Option.	Erstellen der Schale mit der Option Zusammenfassen.

• Öffnungsrichtung: Mit diesem Befehl können die Sie Öffnungsrichtung des zukünftigen Blocks visualisieren, der mit der ausgewählten Schale erzeugt wird. Es ist wichtig, zu prüfen, ob diese Richtung die gewünschte ist, da sie verwendet wird, um die Bewegung verschiebbare Verbindung der Kerne in der Form mit dem Befehl Formverbindungen zu erstellen.

• Öffnungsabstand: Diese Distanz ermöglicht es, die Öffnung der Schale zu begrenzen, wenn man ihre Bewegung durch den Öffnungs-Cursor simuliert.

• Überprüfen: Mit dieser Option können Sie automatisch den Befehl Überprüfen ausführen, um die geometrische Gültigkeit der erzeugten Trennschalen zu kontrollieren.
  Diese Option ist nicht standardmäßig aktiviert, da die Berechnung recht lange dauern kann. Jedoch ist es notwendig, die Schalengeometrie zu prüfen, bevor der Befehl „Trennformen“ ausgeführt wird. Denn ungültige Schalen führen zu ungültigen Trennformen und ungültigen Blöcken.
• Kleine Kanten ignorieren: Diese Option kann nützlich sein, wenn Trennkanten aus vielen sehr kleinen Kanten bestehen. Dies ermöglicht eine bessere Zuordnung zwischen den Trennflächen und den verschiedenen Trennschalen.
