Cette commande permet de déformer une forme ou une face. Les déformations
possibles sont:

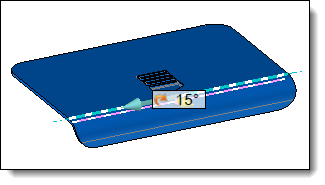

Étapes de création / Utilisation :
Choisissez la commande Forme > Autres
opérations > Déformation... à partir du menu déroulant.
Sélectionnez la forme ou les faces à déformer.
Choisissez une déformation si elle a déjà été créée,
sinon cliquez sur le "+" pour en créer une.
Si des faces sont à déformer, sélectionnez les faces
à transformer. Si on prend l'exemple d'une pièce de tôle à déplier,
les 2 faces du pli ainsi que les faces latérales sont les faces à
déformer, les faces du rebord à déplier sont les faces à transformer.
Pour ce genre de cas, les faces latérales doivent être séparées pour
chaque lot de faces. Vous pouvez utiliser la commande Surface > Impression.
Validez en cliquant sur
.
|
Le
volume initial de la forme n'est pas conservé après déformation. |
Options disponibles:
|
Cette
option permet d'utiliser un autre mécanisme de calcul de déformation
lorsque la déformation globale échoue.
Détecter
les faces à exclure : Ce bouton permet d'exclure automatiquement
les faces posant problème. Elles seront ajoutées à la liste
des faces à exclure, cette liste pouvant être complétée manuellement. Découdre
: Cette option activée créera autant de formes surfaciques
que de faces composant la forme à déformer. Ces surfaces sont
disponibles dans le dossier Formes
de l'arbre des entités. Sans cette option TopSolid
créera une forme surfacique unique résultat de la couture
de toutes les faces à la tolérance donnée. Créer
les arêtes de bord : Ce mode de déformation autorisant
un résultat surfacique, il est intéressant de récupérer les
arêtes de bord des faces manquantes pour aider à la reconstruction
manuelle de celles-ci. Une opération d'esquisse est alors
créée dans l'arbre des opérations.
|
|
|
|
Forme
d'origine avec déformation par flexion |

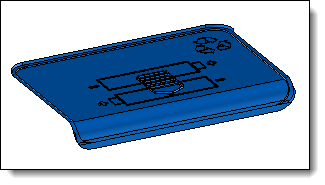

Aperçu et
résultat de la déformation. La
face cylindrique avant, la face du dessus ainsi que 2 faces de
cotés ont été exclues automatiquement pour autoriser cette déformation |
|

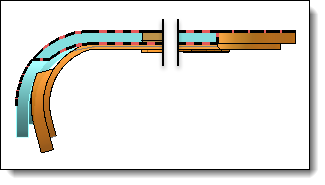

Si
l'option n'est pas cochée, les congés de la pièce vont être déformés
en même temps que la pièce. La déformation peut engendrer une
perte de la tangence ou un changement ponctuel du rayon en certains
points. En cochant l'option, les congés sont "enlevés"
avant déformation, puis reconstruit après déformation. |
|
|

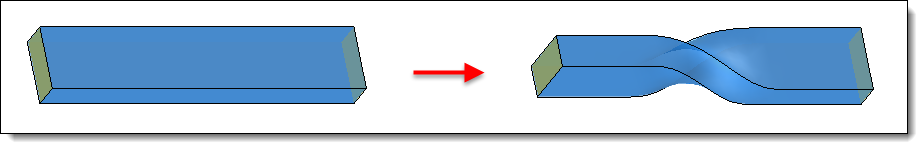

Torsion
sans reconstruire les congés |
Torsion en
reconstruisant les congés |
Si vous avez choisi
des faces avec l'option Faces à déformer,
cette rubrique vous permet de sélectionner les faces qui ne subiront pas
de déformation mais uniquement un déplacement.
Cela permet d'augmenter
sensiblement les performances sur des pièces complexes.
|
Exemple
de torsion avec sélection de faces, les 2 faces jaunes ne subissent
qu'un déplacement |
Modifications :
Toute modification peut être faite en menu contextuel depuis l'arbre
des opérations.
Informations complémentaires :
