Déformation torsion

Cette commande permet de déformer une forme ou des faces par torsion autour d'un axe en indiquant un axe et la distance de torsion. Cette déformation sera ensuite listée et utilisée par la commande déformation.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Construction > Déformations > Déformation torsion... à partir du menu déroulant.

Sélectionnez l'axe de torsion.
Sélectionnez le point d'origine de la torsion.
Saisissez la longueur de torsion.
Saisissez l'angle de torsion. Cet angle sera réparti sur toute la longueur saisie ci-dessus.
Cochez Lisse pour avoir une déformation lisse, sans cassure en cas de torsion partielle (la longueur est plus petite que la longueur de la pièce (voir l'exemple ci-dessous).
Validez en cliquant sur .

Le volume initial de la forme n'est pas conservé après déformation.
Le point est considéré sur la fibre neutre.

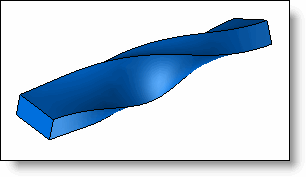

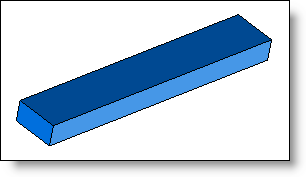

Pièce initiale	Pièce déformée

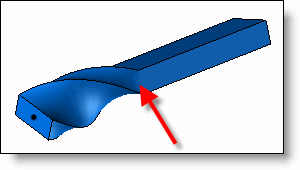

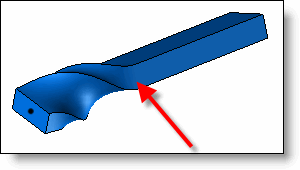

Sans l'option Lisse	Avec l'option Lisse

Options disponibles:

Affichage:

Permet de sélectionner des points d'échantillonnage qui indiqueront leur emplacement après déformation.

Modifications / Informations complémentaires :

Toute modification peut être faite en menu contextuel depuis l'arbre des opérations.

Il est également possible de remplacer la déformation par une autre d'un autre type (par exemple une flexion par une torsion), en utilisant la commande contextuelle Remplacer dans l'arbre des opérations.
