Déformation profil sur profil





Liens / Vidéos :



Cette commande permet de créer une déformation en remplaçant un profil de la forme par un autre. Cette déformation sera ensuite listée et utilisée par la commande déformation.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Construction > Déformations > Déformation profil sur profil... à partir du menu déroulant.



  1. Sélectionnez le plan dans lequel se trouve les 2 profils.

  2. Sélectionnez le profil initial. Dans l'exemple ci-dessous, le profil sélectionné est l'arête longitudinale sur le plan sélectionné et côté spline.

  3. Sélectionnez le profil de destination. Dans l'exemple ci-dessous, c'est la spline.

  4. Sélectionnez le type de déformation.

  5. Validez en cliquant sur .





  • Le volume initial de la forme n'est pas conservé après déformation.

  • Le point est considéré sur la fibre neutre.

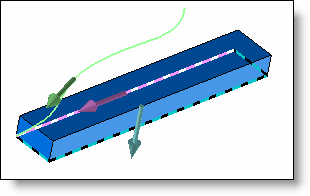

Sélection du plan et des profils avec:

Le plan en bleu, le profil de départ en rose et celui de destination en vert.

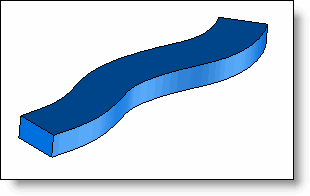

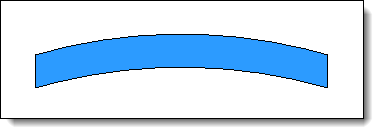

Pièce déformée





Les flèches des 2 profils doivent être dans le même sens.





Options disponibles:





Projection normale :

Les faces de la forme sont normales au profil destination.

Projection parallèle :

Les faces de la forme sont parallèles à la direction de projection.







Permet de sélectionner des points d'échantillonnage qui indiqueront leur emplacement après déformation.



Modifications / Informations complémentaires :



Toute modification peut être faite en menu contextuel depuis l'arbre des opérations.

Il est également possible de remplacer la déformation par une autre d'un autre type (par exemple une flexion par une torsion), en utilisant la commande contextuelle Remplacer dans l'arbre des opérations.
