Déformation traction

Cette commande permet de déformer une pièce ou des faces en y appliquant une traction. On peut imager cette traction en imaginant bloquer la pièce des 2 cotés et en étirant la partie centrale d'une certaine longueur. Cette déformation sera ensuite listée et utilisée par la commande déformation.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Construction > Déformations > Déformation traction... à partir du menu déroulant.

Sélectionnez la direction de traction.
Sélectionnez le point d'origine de la traction. Ce point est considéré sur la fibre neutre et doit être après une zone qui ne sera pas déformée.
Saisissez la longueur L (voir capture ci-dessous) de la partie à déformer.
Saisissez la distance D (voir capture ci-dessous) de traction dans la direction indiquée.
Cochez Lisse pour avoir une déformation lisse, sans cassure (voir l'exemple ci-dessous).
Validez en cliquant sur .

Le volume initial de la forme n'est pas conservé après déformation.
Le point est considéré sur la fibre neutre.

TopSolid considère que 2 parties doivent être fixes, la partie centrale de longueur L sera déformée.

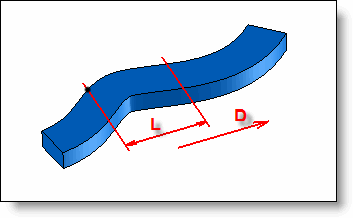

Pièce initiale. La partie centrale de longueur L est allongée de la distance D	Pièce déformée

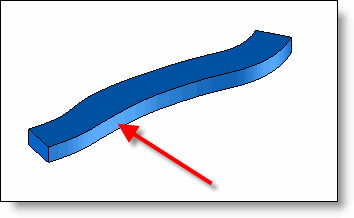

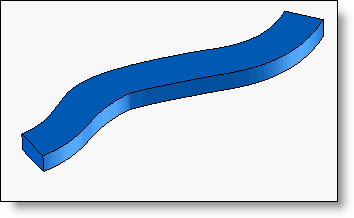

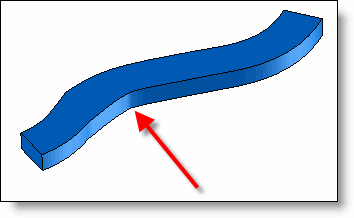

Sans l'option Lisse	Avec l'option Lisse

Options disponibles:

Affichage:

Permet de sélectionner des points d'échantillonnage qui indiqueront leur emplacement après déformation.

Modifications / Informations complémentaires :

Toute modification peut être faite en menu contextuel depuis l'arbre des opérations.

Il est également possible de remplacer la déformation par une autre d'un autre type (par exemple une flexion par une torsion), en utilisant la commande contextuelle Remplacer dans l'arbre des opérations.
