Profil auf Kanten







Links/Videos:

Dieser Befehl erlaubt Ihnen, Flächenkanten zu kopieren. Die Kanten, die eine Oberfläche begrenzen, sind seine Rahmenkanten. Eine Volumenform hat keine Rahmenkanten.



Erstellungsphasen / Verwendung:



Wählen Sie den Befehl Profil auf Kanten... unter "+" im Pfadfeld des Befehls Nut und Drehmoment. Sie ist auch für alle weiteren Oberflächenbefehle verfügbar, für die ein Profil erstellt werden muss (Rohr, Sweep-bearbeitet, gelüpftes, normales, flaches, Impressum,…)



  1. Wählen Sie die verschiedenen Kanten der Fläche.

  2. Bestätigen Sie durch Klicken auf .





Dieses Profil wird bei der Verwendung eines Befehls erstellt. Wenn dieser Befehl abgebrochen wird oder seine Operation gelöscht, wird dieses Profil auch gelöscht.





Eine Volumenform hat keine Grenzkanten. Nur Kanten können benutzt werden.





  • Grüne Kugeln zeigen die Endpunkte der ausgewählten Scheitelpunkte an. Wenn die Auswahl abgeschlossen ist, können nur 2 Kugeln angezeigt werden, wenn das Profil geöffnet ist. Wenn das Profil geschlossen ist, kann keine Kugel angezeigt werden.

  • Sie können mehrere Kanten auf mehreren verschiedenen Formen auswählen.

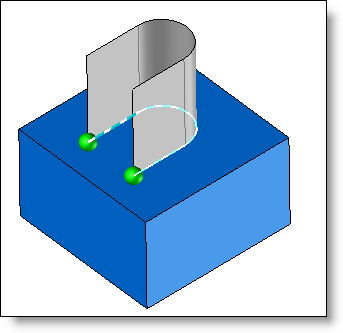

In Weiß und Blau: die ausgewählten Kanten.

Die grünen Kugeln: die Anfangs- und Endscheitelpunkte.

Ergebnis
