Grenzkantenprofil

Dieser Befehl erlaubt Ihnen, die Grenzkanten zu kopieren. Die Kanten, die eine Oberfläche begrenzen, sind seine Rahmenkanten. Eine Volumenform hat keine Rahmenkanten.

Erstellungsphasen / Verwendung:

Wählen Sie den Befehl Grenzkantenprofil... unter "+" im Pfadfeld des Befehls Nut und Drehmoment. Sie ist auch für alle weiteren Oberflächenbefehle verfügbar, für die ein Profil erstellt werden muss (Rohr, Sweep-bearbeitet, gelüpftes, normales, flaches, Impressum,…)

Wählen Sie eine Grenzkante auf der Fläche.
Wählen Sie den Anfangs- und Endscheitelpunkt, sofern nötig. Indem man die Anfangs- und Endscheitelpunkte auswählt, wird nur der Schnitt zwischen diesen Punkten der Grenzkante ausgewählt. Wenn kein Scheitelpunkt ausgewählt wird, werden alle Grenzkanten ausgewählt.
Bestätigen Sie durch Klicken auf .

Dieses Profil wird bei der Verwendung eines Befehls erstellt. Wenn dieser Befehl abgebrochen wird oder seine Operation gelöscht, wird dieses Profil auch gelöscht.

Eine Volumenform hat keine Grenzkanten. Nur die Kanten einer Fläche können benutzt werden.

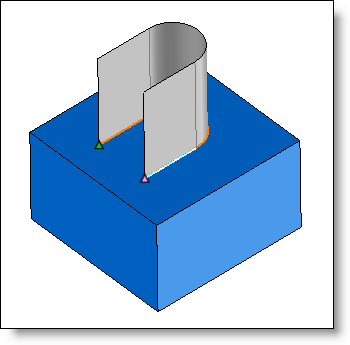

In Weiß und Blau: die ausgewählte Kante.

Das rosa Dreieck: der Anfangsscheitelpunkt.

Das grüne Dreieck: der Endscheitelpunkt.

Die Vorschau des Pfads wird in Orange angezeigt.

Ergebnis
