Nut oder Steg









Links/Videos:



Mit diesem Befehl wird auf einer Form eine Nut oder ein Steg entlang eines Pfadabschnitts erstellt.



Erstellungsphasen / Verwendung:



Wählen Sie den Befehl Form > Andere Operationen >Nut oder Steg... im Dropdown-Menü aus.



  1. Wählen Sie den Typ der Operation aus, die ausgeführt werden soll.

Nut:

Steg:



  1. Wählen Sie den Pfad des Stegs/der Nut aus.

  2. Wählen Sie die gewünschte Nut/Steg-Vorlage der zu diesem Zweck im Dokument erstellten Skizze aus, um den Schnitt zu definieren.

  3. Geben Sie die Bemaßungen der Nut/des Drehmoments ein oder wählen Sie einen Code aus.



Verfügbare Optionen:





Hier wählen Sie den Typ der durchzuführenden Operation und die zu ändernde Form aus.







Der Pfad stellt den Verlauf nach dem Steg/der Nut dar.

Er kann offen oder geschlossen sein.

Durch Klicken auf „+“ kann ein Kantenprofil „spontan“ erstellt werden.



Ebene Bahn:



Die Orientierung des Skizzenwerkzeugs ist immer von der Fläche der Pfadskizze abhängig. Es ist deshalb wichtig, die Ebene der Pfadskizze richtig zu orientieren, um die gewünschte Nut/den Anschluss zu erhalten.

Im Allgemeinen muss die Ebene der Skizze parallel oder tangential zur bearbeiteten Fläche verlaufen.



Falsch ausgerichtete Skizzen-Ebene

Korrekte Skizzen-Ebene

Wenn bei Verwendung eines Kantenprofils nur eine lineare Kante ausgewählt ist, wird die Begrenzung ungültig. Eine Linie definiert keine Ebene.



Bahn mit gekipptem Werkzeug:



Wenn Sie eine Bahn verwenden, wo Sie ein gekipptes Bauteil verwenden müssen, müssen Sie eine Bezugsrichtung angeben, damit die Orientierung der Bauteile entlang der gesamten Bahn korrekt ist.

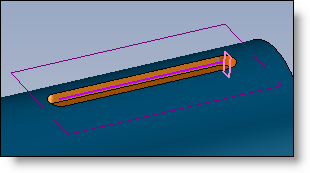

Im Beispiel unten ist die Werkzeugskizze entsprechend der Bahn gekippt.



  • Ohne die Angabe einer Bezugsrichtung wird die Skizze gemäß der Ebene der Bahn neu orientiert.



  • In diesem Szenario kann durch die Bezugsrichtung (in Gelb in der Illustration) eine korrekte Orientierung des Werkzeugs eingehalten werden.



Unebene Bahn:



Wenn die Bahn nicht eben ist, ist es notwendig, eine Richtung festzulegen, welche die Orientierung des Werkzeugs entlang der Bahn festlegt.

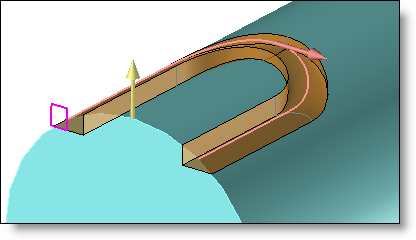

Im Beispiel unten wird die Richtung mit dem gelben Pfeil angezeigt.

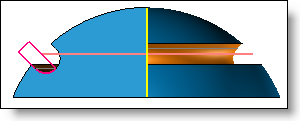

Das Skizzenwerkzeug ist wirklich der Abschnitt der Halbnut/des Stegs und verläuft folgendermaßen entlang des Pfads, wodurch die Form der Operation erstellt wird:

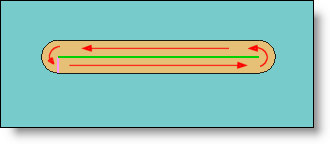

Der Pfad ist grün, im Skizzenwerkzeug rosa und die resultierende Geometrie orange dargestellt.



Benutzerskizze:

Wenn Sie eine im Dokument erstellte Skizze als Nut/Steg verwenden möchten, müssen Sie die Definition mit den folgenden Kriterien vornehmen:

  • die Skizze darf nur die Hälfte von Steg/Nut darstellen.

  • sie wird auf jede mögliche Fläche in irgendeinem Speicherort im Dokument (nicht notwendigerweise an Ort und Stelle) gezeichnet, aber muss ein kollineares Segment zur y-Achse der Baufläche haben.



Skizze für Nut:

Skizze für Steg:

Skizze für doppelte Verwendung:



Die gleiche Benutzerskizze wird möglicherweise zur Erstellung mehrerer identischer Stege/Nuten im Dokument verwendet.





Vorlagenskizze:

Wenn Sie die Optionen auswählen, können Sie eine Skizzenvorlage verwenden.

In der Dropdown-Liste stehen die verfügbaren Steg-/Nutvorlagen in den referenzierten Bibliotheken zur Auswahl.



Wenn die ausgewählte Vorlage vordefinierte Bemaßungen auf Grundlage eines Katalogs hat, können Sie den gewünschten Dimensionscode auswählen.





Bevor Sie eine Vorlagenskizze verwenden können, benötigen Sie zu Ihrem Projekt eine Bibliothek, deren Referenzen eine Bibliothek umfasst, die die Nut/Steg-Vorlagen enthält. Die "TopSolid Mechanik-Bibliothek" enthält eine Auswahl.









Im Falle einer Skizzenvorlage können Sie, sofern die Vorlage über dimensionale Steuerparameter verfügt, diese hier eingeben.

Der Name der Steuerparameter rund deren Anzahl können sich je nach ausgewählter Vorlage unterscheiden.





Mit diesen Optionen können Sie die Geometrie von Ecken und Endpunkten ändern:



Scharf

Gerunded





Senkrecht

Endpunkte innen

Begrenzen Sie die Endpunkte.



Änderungen:



Wenn eine Skizzenvorlage benutzt wurde, wird, sobald die Funktion validiert worden ist, eine Skizze mit den Maßen der vorhandenen Nut/des vorhandenen Stegs erstellt.

Zum Ändern der geometrischen Bemaßungen der Operation müssen Sie daher die Skizze bearbeiten.



Zusätzliche Informationen:





Sie können individuelle Nut-/Stegvorlagen erstellen.
