Rohr







Links / Videos:





Mit diesem Befehl können Sie eine Flächenform oder Volumenform erstellen, indem Sie eine Auswahl (offen oder geschlossen) auf einer Bewegungsbahn bewegen.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol , oder wählen Sie im Dropdown-Menü Fläche > Rohr... (oder im Baugruppendokument Modellierung > Lokale Formen > Rohr) aus.



  1. Wählen Sie die Rohrform aus, die erstellt werden soll.



Drahtform:

Rohrform.

Swept-Schnitt.



  1. Pfad (oder Bewegungsbahn) auswählen

  2. Dann definieren Sie die Parameter für den in Phase 1 gewählten Rohrtyp



Verfügbare Optionen:







In diesem Modus können Sie einen Draht mit dem angegebenen Durchmesser an einem Pfad entlang erstellen.



Wenn Sie das Kontrollkästchen "Fläche" aktivieren, wird eine hohle Form ohne Dicke erzeugt, die kein voller Draht ist.







In diesem Modus können Sie ein Rohr mit dem angegebenen Durchmesser und der angegebenen Dicke erstellen.









In diesem Modus wird eine Form erstell, indem ein Schnitt an einem Pfad entlang ausgeführt wird.



Mit der Pfadoption Umkehren wird die Richtung des Kurses entlang des Pfads umgekehrt.



Bei einem offenen Pfad muss der Schnitt auf einem der Endpunkte positioniert werden.

Bei einem geschlossenen Pfad können Sie mit der Option Pfadursprung den Pfadursprung definieren, der am Schnitt definiert werden muss, um kohärente Ergebnisse zu erhalten.



Schnitt:

Der Abschnitt kann vor Ort durch Klicken auf "+" entworfen werden. Er kann offen oder geschlossen sein.



Schnittposition:

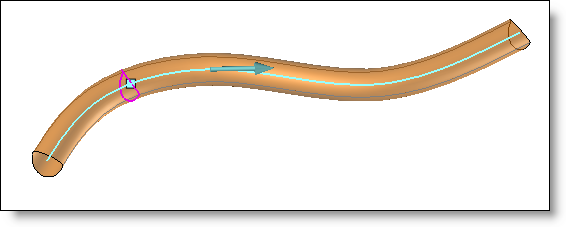

Mit dieser Option kann die Abschnittposition auf dem Pfad angegeben werden, selbst wenn er geöffnet ist. Damit kann ein Rohr erstellt werden, ohne den Abschnitt auf dem Ursprung positionieren zu müssen.

Wenn der Abschnitt nicht eben ist, muss der Benutzer die Position auf der Bahn angeben, damit das gewünschte Ergebnis erzielt wird.





Ausrichtung:

Mit diesem Befehl können Sie definieren, wie der Schnitt entlang des Pfads bewegt wird.

  • Normal: Der Schnitt wird senkrecht verbleibend zum Pfad verschoben.

  • Vertikal: Der Schnitt wird verschoben, wobei eine Orientierung in Bezug auf eine definierte Richtung beibehalten wird.

  • Parallel: Der Schnitt wird parallel zu seiner ursprünglichen Orientierung verschoben.

  • Flächen: Der Schnitt bewegt sich entlang der Normalen ausgewählter Flächen.

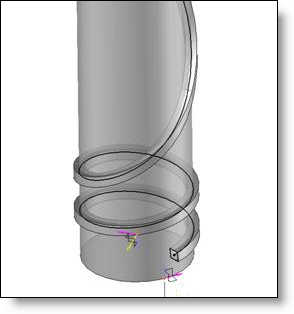

Um ein Rohr senkrecht zu Flächen zu erstellen, müssen Flächen entlang des gesamten Profils definiert sein. Im Fall unten muss der Zylinder länger als die Spirale sein.







Weitere Informationen zu dieser Option finden Sie auf der Seite Schnittausrichtung.



Oberfläche:

Durch Aktivierung dieser Option ist die Form eine hohle Fläche ohne Dicke und nicht komplett.







Teilung minimaler Flächen: Mit diesem Modus können Sie den Schnitt und den Pfad glätten, um das Flächenminimum auf der resultierenden Form zu erhalten.

Teilung der Flächen in Spalten gemäß den Segmenten des Schnitts. Nur der Pfad wird geglättet, um Flächen für jedes Segment des Schnitts zu erhalten.

Teilung der Flächen in ein Raster gemäß den Segmenten des Schnitts und des Pfads. Es erfolgt kein Glätten. Zudem wird durch die Segmente des Schnitts und Pfads ein Flächenraster generiert.

Ecktyp:

Wenn die Bahn nicht entlang der Tangente verläuft, können Ecken scharf oder abgerundet gestaltet werden.



Geometrie vereinfachen:

Mit dieser Option können Sie eine Konvertierung in flache, zylindrische oder konische Flächen durchführen, die Flächen des Rohrs ähneln.



Selbst-Überschneidungen reparieren:

Mit dieser Option werden die Selbst-Überschneidungen zwischen Flächen der Form gelöscht.



Schnitte erstellen

Mit dieser Option können verschiedene Abschnitte der Fläche erstellt werden. Die Anzahl der gewünschten Abschnitte muss eingegeben werden.







Mit dieser Option können Sie die Rohrgrenzwerte definieren, indem Sie einen Start- und Endpunkt zur Bahn hinzufügen.

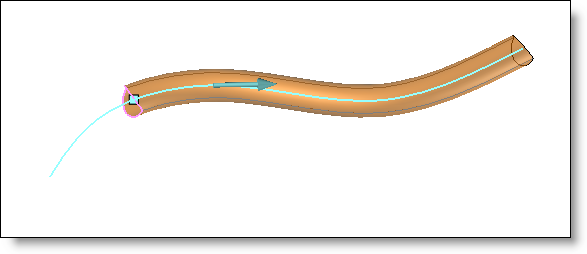

Der Startpunkt kann der Abschnittsursprung sein.

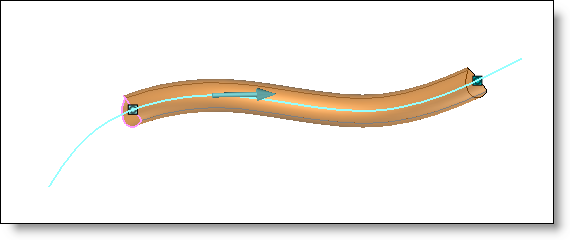

Beispiel für ein Rohr mit einem Anfangs- und Endgrenzwert.





  • Mit dem Swept-Schnitt-Modus kann der Startpunkt nur ausgewählt werden, wenn er nicht am Ursprung der Bahn liegt und , die Anfang Punkt kann nur ausgewählt werden, wenn die Schnitt ist nicht auf den Ursprung der Werkzeugbahn und diesem Punkt müssen vor dem Abschnitt Position.

  • Start- und Endpunkte können ebenfalls über die Modi Drahtform und Rohrform definiert werden.









Mit dieser Option können Sie bei der Sweep-Bearbeitung entlang des Pfads eine Rotation auf den Schnitt anwenden.



Die Optionen Ursprüngliche Länge und Finale Länge bestimmen die Länge am Anfang und Ende des Pfads, auf der der Schnitt nicht gedreht wird. Die Rotation wird daher auf der restlichen Länge angewendet.



Die Optionen Ursprünglicher Winkel und Finaler Winkel bestimmen die Winkelorientierung des Schnitts am Anfang und Ende des Pfads.



Sie können einen finalen Winkel bereitstellen, der größer als 360° ist. In diesem Fall wird der Schnitt mehr als einmal um den Pfad gedreht.





Wenn der Pfad geschlossen ist, muss der Gesamtrotationswinkel ein Vielfaches von 360° sein.









Mit dieser Option können Sie bei der Sweep-Bearbeitung entlang des Pfads den Schnitt verkleinern oder vergrößern.



Die Optionen Ursprüngliche Länge und Finale Länge bestimmen die Länge am Anfang und Ende des Pfads, auf der sich der Schnitt nicht ändert. Die Verkleinerung/Vergrößerung wird daher auf die restliche Länge dazwischen angewendet.



Die Optionen Ursprünglicher Faktor und Finaler Faktor bestimmen den Skalierungsfaktor des Schnitts am Anfang und Ende des Pfads.





Wenn der Pfad geschlossen ist, kann keine Skalierung erfolgen. (Der Endschnitt muss dem Anfangsschnitt entsprechen.)
