Blechkonstruktionen sind ein integraler Bestandteil der Konstruktionsbefehle von TopSolid. Mit diesen Befehlen können Sie Bleche konstruieren und deren Aufbiegung entsprechend den Aufbiegungsregeln durchführen.

Diese sind in drei Hauptkategorien unterteilt:

• Erstellungsbefehle: von der Skizze (Blech auf Skizze), von Formen (Blech durch Verdickung) oder von Dokumenten aus anderer CADCAM-Software (Blecherkennung).

• Änderungsbefehle: Flansch, Über Kante biegen, Entlang einer Linie biegen, Winkelfreistellung, Kantenfreistellung, Standardlayout und Flächenseiten ändern

• Aufbiegungsbefehle: Abwicklungsregeln...

Die Aufbiegung erfolgt in einem Abwicklungsdokument, welches auch das aufzubiegende Bauteil enthält.

Was ist eine Abwicklungsfläche?:

Es sind viele Definitionen verfügbar. Die intuitivste Definition ist jedoch, dass jede Fläche, die mit einer erhabenen Fläche zwischen zwei Kurven oder zwischen einer Kurve und einem Punkt erstellt werden kann, in einer Abwicklung als nicht abwickelbar gilt

Beispiele für das Abwickeln von Flächen:

- Zylinder

- Kegel

- Extrudierte Flächen

- Geneigte Zylinder

- Geneigte Kegel

- Geneigte Rohre

- Spirale

Charakteristisch für diese Flächen sind die linearen Schnittkurven in einer oder zwei der Hauptrichtungen.

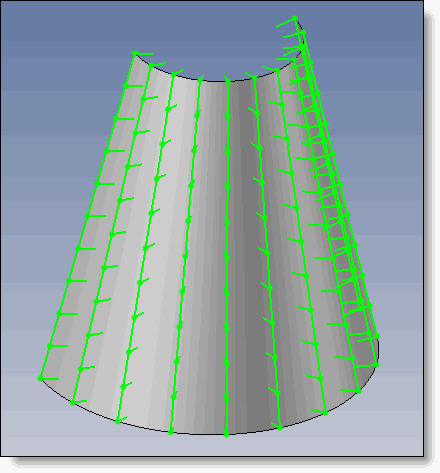

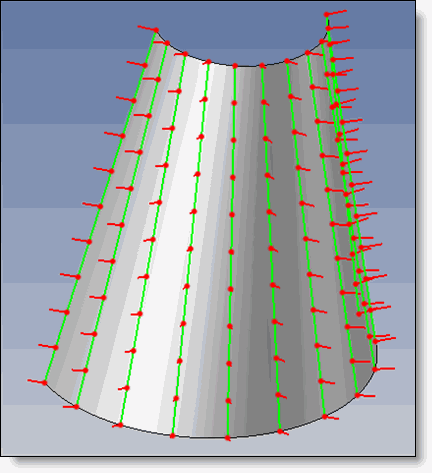

Eine Fläche ist nicht abwickelbar, wenn an einer oder allen Schnittkurven alle Normalen auf der Fläche Parallelen sind. Im umgekehrten Fall wird die Fläche als "quasi-entwickelbar" bezeichnet. TopSolid erlaubt die Abwicklung dieser Art von Flächen, sie werden jedoch modifiziert, indem eine zusätzliche Verformung hinzugefügt wird, sodass sie nicht nur "rollbar" sind.

Bei einem Übergangsbauteil ist es manchmal erforderlich, diese Art von Fläche zu verwenden, wenn die zusätzliche Verformung gering ist. In diesem Fall werden einige Zwischenfalzlinien hinzugefügt, damit die Flächen bei der Fertigung gefaltet werden können.
