Blecherkennung

Mit diesem Befehl wird ein modelliertes Bauteil mit TopSolid oder aus einer Dateiwiederherstellung (DWG, Schritt, Parasolid usw.) in Blech umgewandelt.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol oder wählen Sie im Dropdown-Menü den Befehl Blech > Blech nach Erkennung… aus.

Wählen Sie eine Referenzfläche aus.
Wählen Sie einen Steuerparameter für die Dicke aus:

Automatisch:

Anhand der senkrechten Fläche gegenüber der nächsten Referenzfläche wird der Wert der Blechdicke festgelegt.

Erzwungen:

Hiermit können Sie die Dicke manuell eingeben.

Wenn Sie z. B. einen Schritt oder ein DWG-Dokument wieder herstellen oder das Ergebnis der Nähflächen 1,98 mm lautet, können Sie eine Dicke von 2 mm erzwingen. Die Topologie wird nicht geändert, aber das erstellte Blech verhält sich wie ein "echtes" Blech mit einer Dicke von 2 mm während der Aufbiegung und bei Nutzung der Biegetabellen.

Der erzwungene Wert darf sich jedoch nicht von der tatsächlichen Blechdicke unterscheiden.

Bestätigen Sie die Erstellung des Blechs mit der Schaltfläche .

Verfügbare Optionen:

Erzwungene Flächen:

Erweiterte Optionen:

In TopSolid wird die Kohärenz der ausgewählten Flächen ständig überprüft, d. h.: TopSolid überprüft, ob alle Flächen auf der ersten Seite richtig miteinander verbunden sind und ob die Flächen der zweiten Seite ebenfalls richtig miteinander verbunden sind. Wenn das nicht der Fall ist, werden die als „schlecht identifiziert“ erkannten Flächen in Rot angezeigt und oben mit einem Warnhinweis versehen.

Wenn die Form eine Oberfläche ist oder wenn sie solide war und nun unterschwellig wird, dann wird die Operation mit dieser Option ungültig.

Auch wenn die Form Kanten mit einer Länge kleiner als die Operationstoleranz hat, wird die Form mit dieser Option ungültig.

Durch die Option Prüfungen deaktivieren wird diese Überprüfung nicht durchgeführt.

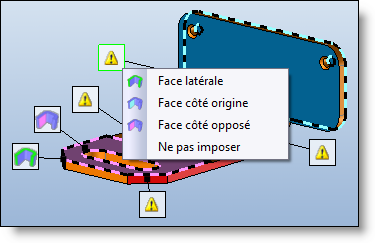

Sie können Typ oder Fläche schnell per Rechtsklick und Anzeigen des Popup-Menüs ändern:

Änderungen / Zusätzliche Informationen:
