Entlang einer Linie biegen

Mit diesem Befehl können Sie ein Blech entlang einer Linie oder einer Kante biegen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol oder wählen Sie im Dropdown-Menü den Befehl Blech > Biegung entlang Linie… aus.

Wählen Sie die zu biegende(n) Fläche(n) aus.
Wählen Sie einen Biegelinientyp (verlängerte Linie, Linie oder Rand) aus.
Wählen Sie je nach gewähltem Auswahlmodus:
- entweder eine Linie und anschließend eine Kante auf der festgesetzten Seite des Blechs (das Blech darf sich nicht mit der Biegelinie überschneiden)
- oder eine Kante der zu biegenden Fläche
Biegungsparameter eingeben (innerer Radius, Winkel, Position)
Bestätigen Sie die Erstellung der Biegung mit der Schaltfläche .

Die Biegelinie muss in einer Skizze zuvor mit nur einem Segment erstellt werden.

Verfügbare Optionen:

Zu biegende Flächen:

Sie können mehrere zu biegende Flächen auswählen.

Um diese Art von Biegung zu ermöglichen, müssen diese Flächen koplanar sein:

Auswahl von 2 koplanaren Flächen, die es ermöglichen, diese Form in diesem Bereich zu biegen.

Biegelinie:

Die Biegelinie kann durch eine Linie (Skizze) oder eine Kante definiert werden:

Verlängerte Linie	Linie	Kante
Die Biegelinie ist auf die gesamte zu biegende Fläche zu verlängern.	Die Biegung wird entlang der Linienlänge durchgeführt (diese muss mindestens der Länge des zu verbiegenden Bauteils entsprechen).	Die Biegung wird auf der ausgewählten Kante durchgeführt. Diese Kante darf nicht mit einer Seitenfläche verbunden sein.

Die Biegelinie wird im Rot dargestellt.

Biegung: (Nur für die Optionen „Linie“ oder „Erweiterte Linie“).

In diesem Abschnitt können Sie die Biegeparameter für eine Biegelinie wie Erweiterte Linie oder Linie definieren:

der Berechnungsmodus für den Biegeradius:

	Manuell: Geben Sie den inneren Biegeradius ein.
	Dicke: Der innere Biegeradius ist die Dicke.
	Abwicklungsregel: Der innere Biegeradius wird durch eine Abwicklungsregel in Bezug auf die Dicke und das Material definiert.

der Biegewinkel

die Position in Bezug auf die ausgewählte Kante:

Gerollt	Die Fläche der Biegung beginnt bei der Biegungslinie.
Dicke unter der Linie	Bei Platzierung zwischen fester Kante (in grün) und der Biegungslinie (in rot) ist die Dicke des gebogenen Blechs unter der Linie zu finden.
Dicke auf der Linie	ei Platzierung zwischen fester Kante (in grün) und der Biegungslinie (in rot) ist die Dicke des gebogenen Blechs auf der Linie zu finden.
Zentriert	Wenn das Blech flach ist, wird die Biegung auf der Biegungslinie zentriert.

Durch Verschieben kann die Biegung parallel zur Linie bewegt werden, der Wert kann negativ sein.

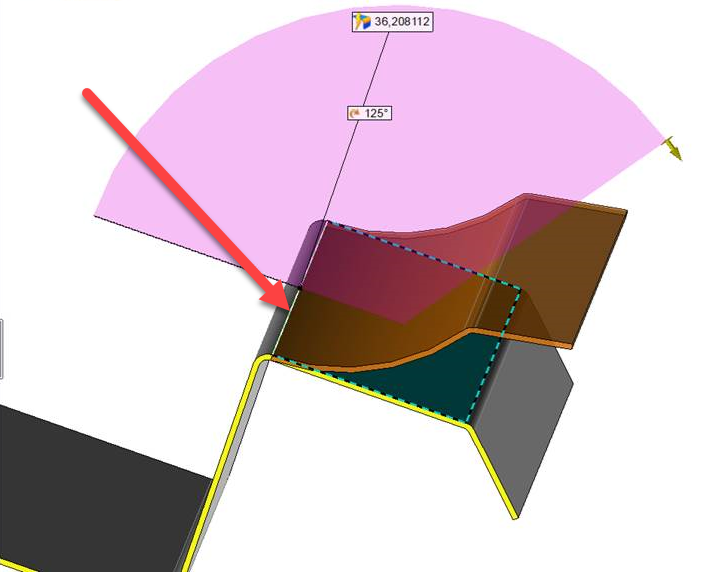

Biegung: (Nur für die Option „Kante“).

Gesamte Fläche: Das Ziel besteht darin, eine Aufrollung der Fläche zu erhalten, die mit der Länge dieser Fläche übereinstimmt (unter Berücksichtung der verwendeten Abwicklungsregel).

	Angegebener Winkel: Geben Sie den Winkel ein. Der Radius wird automatisch berechnet.
	Angegebener Radius: Geben Sie den Radius ein. Der Winkel wird automatisch berechnet.
	Angegebener Winkel und Radius: Geben Sie den Winkel und den Radius ein. In diesem Fall werden die Abwicklungsregeln nicht berücksichtigt.

Die Option Gesamte Fläche richtet sich eher an TopSolid'Strip.

In diesem Abschnitt können Sie die Biegeparameter definieren. Er ist nicht verfügbar, wenn Gesamte Fläche mit „Angegebener Winkel“ aktiviert ist.

der Berechnungsmodus für den Biegeradius:

	Manuell: Geben Sie den inneren Biegeradius ein.
	Dicke: Der innere Biegeradius ist die Dicke.
	Abwicklungsregel: Der innere Biegeradius wird durch eine Abwicklungsregel in Bezug auf die Dicke und das Material definiert.

der Biegewinkel

die Position in Bezug auf die ausgewählte Kante:

Einschnitte: (nicht verfügbar für verlängerte Biegelinien).

Trimmprofil:

	Wählen Sie diese Option aus, um die nach einem Profil (offen) zu biegende Fläche zu begrenzen. Dieses Profil muss zwei Schnittpunkte mit der Biegungslinie haben.
	Beispiel: Die Biegungslinie ist rot, das Trimmprofil grün dargestellt.

	Die Sicherheit kann zwischen der Referenzfläche des Blechs und der gebogenen Fläche angegebenen werden, Durch Auswahl des Felds Umkehren wir die Sicherheit innerhalb oder außerhalb des Trimmprofils positioniert.

Eindellung:

Mit dieser Option können Sie eine Eindellung erstellen.

Geben Sie die Höhe der Eindellung an.

Wählen Sie die Bemaßungsposition aus. Diese kann zwischen äußeren Flächen, zwischen inneren Flächen oder in einer globalen Bemaßung befinden.

Es kann ein zweiter Biegeradius eingegeben werden. Dieser ist standardmäßig mit dem Radius der zu biegenden Fläche identisch.

Aufbiegungsmethode :

Weitere Informationen erhalten Sie beim Befehl Abwicklungsregeln.

Erweiterte Optionen:

Werkzeuge ausblenden: Diese Option ermöglicht es, die Skizze der ausgewählten Linie auszublenden.
Oberflächenergebnis zulassen: Wenn Fehler gefunden werden, wird eine Meldung angezeigt, und Sie verfügen mittels dieser Option über eine Flächenform.

Änderungen / Zusätzliche Informationen:
