Im Falle einer mld-Datei wird ein Formdokument erstellt und Gruppen werden basierend auf den Daten der v6-Datei gefüllt (A-Seite, B-Seite, Formen, Block, Formbasis usw.).
|
Import TopSolid v6 |
|
|
Importieren |
Exportieren |
|
Menü-Zugang |
Nicht verfügbar |
Schnittstellen-Features:
Bei Verwaltung von Operationen, Baugruppen und PMI finden Sie unter Übersicht über Dateiaustausche Informationen über die maximal unterstützte Version. Es ist auch nützlich zu wissen, welche Topologie und Attribute ausgetauscht werden.
Standardherausgeber: TOPSOLID
Version von TopSolid: alle v6-Versionen.
Dateierweiterungen: .top .dft .mld, .mat
Schnittstellen-Typ: Einweg (nur Import).
Datentyp: 3D-Drahtmodell, Oberfläche, Volumen und Baugruppe, Entwurf.
Klicken Sie, um die verschiedenen Importoptionen anzuzeigen.
Designdokument (.top) mit Bauteilen, Vor-Ort-Baugruppen oder durch Montage, Entwurfsdokument (.dft) und Materialdokument (.mat) kann importiert werden.
|
|
Im Falle einer mld-Datei wird ein Formdokument erstellt und Gruppen werden basierend auf den Daten der v6-Datei gefüllt (A-Seite, B-Seite, Formen, Block, Formbasis usw.). |
|
|
|
|
|
|
|

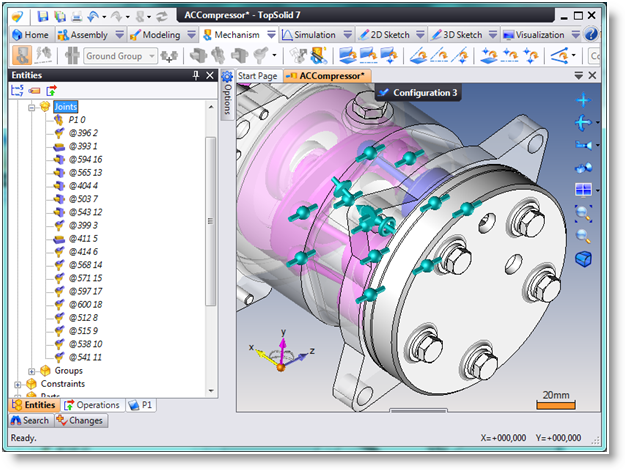

Baugruppe in TopSolid 7 |
