Verfügbare Optionen:

• Informationen:

Dieser Abschnitt ermöglicht Ihnen, den Namen der Schnittstelle und den Namen der Datei anzuzeigen, die importiert werden soll.

• Allgemein:

• • Nur Hauptgruppenelemente konvertieren. Standardmäßig werden in der Hauptgruppe definierte Elemente importiert. Formen, die nicht in der Baugruppe definiert sind, werden nicht importiert, wenn diese Option aktiviert ist. Wenn die Hauptgruppe kein Bauteil enthält, schlägt TopSolid 7 vor, alle Formen des Dokuments zu konvertieren.

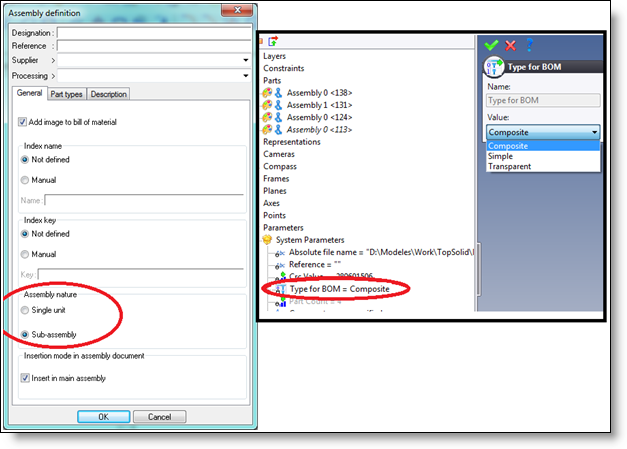

    Attribute konvertieren. Erlaubt Ihnen, Attribute (Farben, Layer, Beschreibung) von importierten Bauteilen zu konvertieren. Wenn das Baugruppenattribut von TopSolid v6 auf eine einzelne Einheit eingestellt wird, ist der Typ des Systemparameters der Stückliste einzeln. Wenn es auf Unterbaugruppe eingestellt wird, wird sie umgewandelt, wie sie zusammengestellt ist.

• • Skizzen importieren. Hiermit können Sie Skizzen des TopSolid v6-Dokuments importieren. Importierte Skizzen werden in der Struktur aufgelistet.

  • Kurven importieren. Hiermit können Sie Kurven des TopSolid v6-Dokuments importieren. Importierte Kurven werden in der Struktur aufgelistet.

• Baugruppe:

• • Baugruppenstruktur konvertieren. Standardmäßig wird ein TopSolid v6-Dokument, das ein Bauteil enthält, in ein TopSolid 7-Bauteildokument konvertiert; Dokumente, die mehrere Bauteile enthalten, werden in ein TopSolid 7-Baugruppendokument konvertiert. Dabei wird jedes Bauteil und jede Unterbaugruppe in ein TopSolid 7-Dokument umgewandelt. Wenn diese Option nicht aktiviert wird, ist das konvertierte Dokument ein TopSolid 7-Bauteildokument. In diesem Fall wird eine Baugruppe zu einem Bauteil mit mehreren Formen.

  • Ein Baugruppendokument für Dateien mit mehreren Körpern erstellen. Ein Bauteil kann aus mehreren Körpern bestehen, so zum Beispiel dann, wenn eine Form von einer anderen abgezogen wird. In diesem Fall wird, wenn die Option ausgewählt ist, das in TopSolid importierte Bauteil zu einer Baugruppe mit mehreren referenzierten Bauteildokumenten.

  • Zwangsbedingungen für die Positionierung importieren. TopSolidv6-Baugruppenpositionierung wird in TopSolid 7-Positionierung umgewandelt (Kontakt, Achse auf Achse,…)

  • Kinematik importieren. Wenn eine Kinematik existiert, wird sie in TopSolid 7 importiert.

• Komponente:

• • Nach vorhandenen Dokumenten suchen. Während des Importes checkt TopSolid 7 das aktuelle Projekt ein, wenn diese Dokumente bereits importiert wurden. Wenn sie vorhanden sind, werden sie verwendet (es gibt keine doppelten).

  • Dokumente in allen Projekten suchen. Die gleiche Option wie oben, aber es wird in allen Projekten gesucht, anstatt nur im aktuellen Projekt.

  • Nach TopSolid-Standardkomponenten suchen . Während des Importes wird eine v6-Komponente durch eine TopSolid 7-Komponente ersetzt, wenn sie existiert (zum Beispiel wird eine ISO-L8-Unterlegscheibe aus der TopSolid v6-Bibliothek durch ihr Äquivalent in der TopSolid 7-ISO-Bibliothek ersetzt).

• In einem Ergebnisfenster wird angezeigt, ob die Konvertierung erfolgreich war.
