Import TopSolid v6 - Baugruppendokument |
Alle TopSolid v6-Dokumente, die als Baugruppe definiert werden, können in ein TopSolid 7-Baugruppendokument konvertiert werden, unabhängig davon, ob sie mit Vor-Ort Bauteilen oder durch Montage entworfen wurden. Jedes Bauteil wird in ein Bauteildokument konvertiert, jede Unterbaugruppe in Baugruppendokument. Die Option Baugruppenstruktur konvertieren muss aktiviert werden.
Übersetzte Attribute sind:
Die Farbe
Die Transparenz
Die Layer
Die Sichtbarkeit (Anzeigen Ausblenden)
Positionierungszwangsbedingungen:

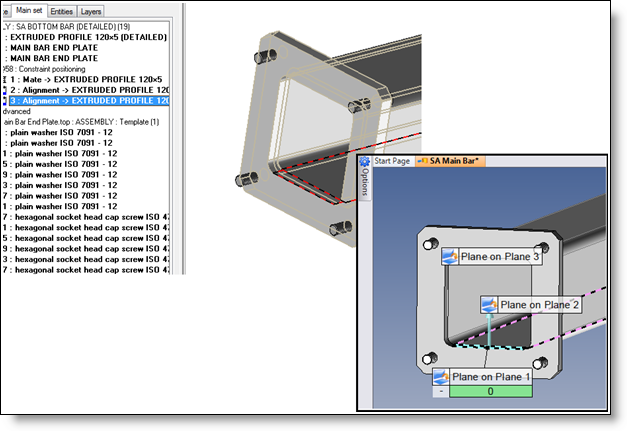

Die Positionierungszwangsbedingungen werden auch in TopSolid 7 Positionierungszwangsbedingungen konvertiert. Die Option Positionierungszwangsbedingungen importieren muss aktiviert werden. Die Zwangsbedingungen müssen auf den Formgeometrien (Oberfläche, Kante oder Scheitelpunkt) oder auf Koordinatensysteme (Achsen, Ursprungspunkt) angewendet werden, aber nicht auf Geometrien wie Kurven.
Die betroffene Geometrie muss im konvertierten Dokument existieren. Zum Beispiel wenn eine Achse auf Achsenzwangsbedingung erstellt wird, indem Kanten verwendet werden und wenn diese Kanten bei einer zukünftigen Operation (zum Beispiel einer Fase) entfernt werden, wird die Zwangsbedingung nicht konvertiert, weil die Kante nicht im konvertierten Dokument existiert.
Die Zwangsbedingungsäquivalenzliste:
TopSolid v6-Zwangsbedingungen |
TopSolid 7-Zwangsbedingungen |
Kontakt |
Ebene auf Ebene Fläche auf Fläche |
Ausrichtung |
Achse auf Achse Ebene auf Ebene |
Orientierung |
Orientierung |
Punkt auf Punkt |
Punkt auf Punkt |
Achse auf Achse |
Achse auf Achse |
Ebene auf Ebene |
Ebene auf Ebene |
Punkt auf Achse |
Punkt auf Achse |
Punkt auf Ebene |
Punkt auf Ebene |
Achse auf Punkt |
Achse auf Punkt |
Achse auf Ebene |
Achse auf Ebene |
Ebene auf Punkt |
Ebene auf Punkt |
Ebene auf Achse |
Ebene auf Achse |
Koordinatensystem auf Koordinatensystem |
Koordinatensystem auf Koordinatensystem |
Oberfläche auf Achse |
Nicht verwaltet |
Achse auf Fläche |
Nicht verwaltet |
Wenn Zwangsbedingungen konvertiert werden, werden sie ausgeblendet. Sie können angezeigt werden, indem sie den Kontextbefehl Anzeigen des Ordners Zwangsbedingungen in der Elementstruktur auswählen.
![]() |
Kinematik:

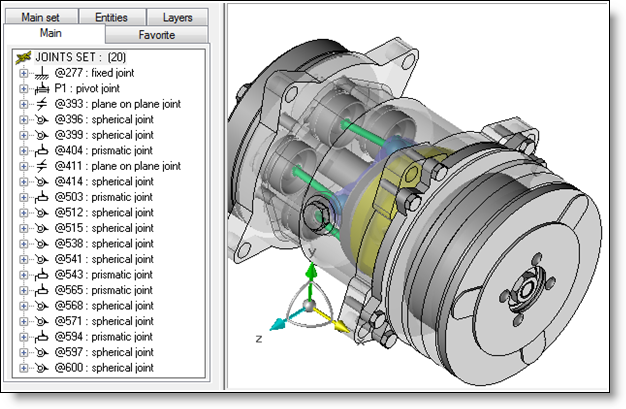

Die TopSolid v6-Kinematik kann konvertiert werden, indem Sie die Option Kinematik importieren aktivieren.
Die Konvertierung erstellt die starren Gruppen und bezieht sie in die unterschiedlichen Komponenten ein und übersetzt dann die unterschiedlichen Verbindungen. Die erstellten starren Gruppen und die Verbindungen werden mit den Namen aus TopSolid v6 benannt.
Alle Komponenten, die nicht in eine starre Gruppe aus TopSolid v6 einbezogen werden, werden in die TopSolid 7-Grundgruppe einbezogen. Alle festen oder geschweißten Komponenten werden in die TopSolid 7-Grundgruppe einbezogen.
Die Zwangsbedingungsäquivalenzliste:
TopSolidv6-Verbindungen |
TopSolid7-Verbindungen |
Basis |
Nicht verwaltet, starre Grundgruppe |
prismatisch |
prismatisch |
Drehen |
Drehen |
Kugelförmig |
Kugelförmig |
Zylindrisch |
Zylindrisch |
Punkt auf Achse |
Punkt auf Achse |
Starr |
Starr |
Eben |
Eben |
Achse auf Ebene |
Achse auf Ebene |
Punkt auf Ebene |
Punkt auf Ebene |
Polar |
Nut und Stift |
Schraube |
Schraube |
Zahnrad |
Zahnrad |
Zahnstange |
Zahnstange und Ritzel |
Punkt auf Kurve |
Ebene auf Profil |
Plattenkamera |
Nicht verwaltet |

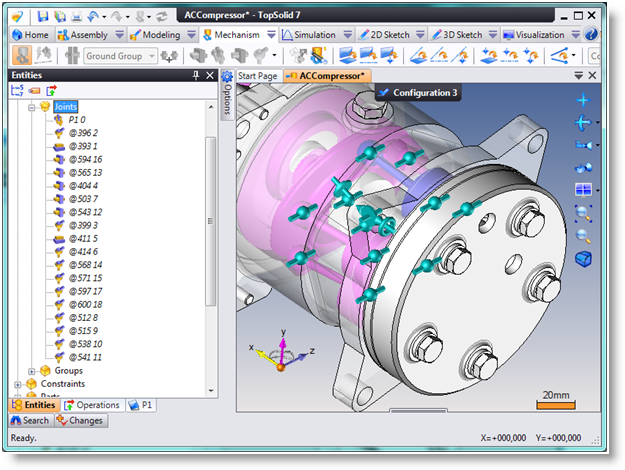

Wenn Verbindungen konvertiert werden, werden sie ausgeblendet. Sie können angezeigt werden, indem sie den Kontextbefehl Anzeigen des Ordners Verbindungen in der Elementstruktur auswählen.
![]() |
![]() |
Alternative Gruppen:
Die alternativen Gruppen aus TopSolid v6 werden als TopSolid 7-Darstellungen verwaltet. Alle Elemente der alternativen Baugruppe werden in eine neue Darstellung übertragen und die neue Darstellung nach dem Baugruppennamen benannt.
