Import TopSolid v6 - Bibliotheken









Benutzerbibliothek:

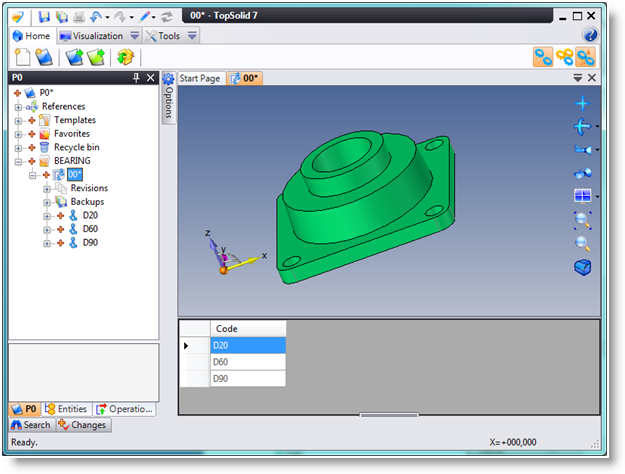

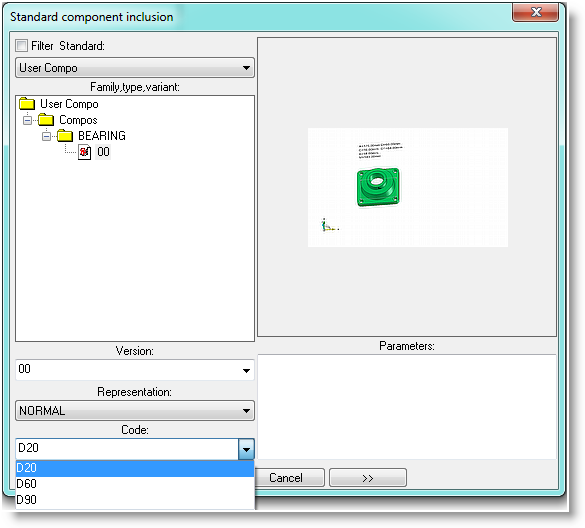

Eine Komponente einer TopSolid v6 Benutzerbibliothek wird in ein explizites Familien-Dokument konvertiert. Sie muss als Standardkomponente benannt werden und besteht aus Name, Variante, Überarbeitung und die Darstellung (zum Beispiel: LAGER#V=00#I=00#R=NR.top ). TopSolid7 sucht automatisch die verbundene Katalogdatei (.cat oder .xls). Die Komponente darf nur numerische Steuerparameter verwenden. Jeder Code wird von TopSolid 7 automatisch erstellt. Ein Ordner mit dem Namen der Komponente wird erstellt. Der Familienname ist der Name der Variante. Eine explizite Instanz wird für jeden Code erstellt.







Wenn eine Baugruppe, die eine Benutzerbibliothekskomponente verwendet, in TopSolid 7 konvertiert wird, wird eine neue explizite Familie erstellt (oder eine vorhandene explizite Familie wird gefunden) und der entsprechende Code wird erstellt oder verwendet, wenn er bereits vorhanden ist.





TopSolidv6-Standardbibliothek:

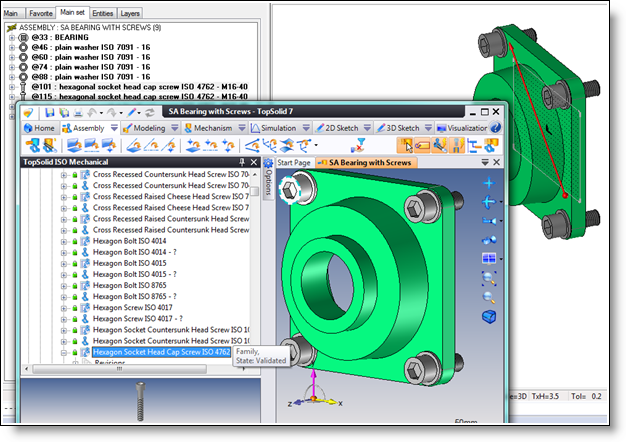

Die TopSolid v6-Standardbibliothekskomponenten werden automatisch mit den Komponenten verknüpft, die in den TopSolid 7-Bibliotheken verfügbar sind. Im Beispiel unten, sucht TopSolid 7 während des Imports die Schraube ISO 4762 in der TopSolid mechanischen ISO-Bibliothek. Wenn sie gefunden wird, wird sie in der importierten Baugruppe verwendet, anstatt das Bauteil zu konvertieren. Die Option Nach Standard-TopSolid-Komponenten muss aktiviert werden.





Symmetrische Komponente:



Die TopSolid v6-Komponenten enthält keine Informationen über die Symmetrie. TopSolid7 kann nicht wissen, ob das Bauteil gespiegelt ist oder nicht. Aus diesem Grund erfolgt die Komponentensuche in der TopSolid v6-Baugruppe nur, wenn die Positionierung durch Verschiebung erfolgt (Rotation oder Konvertierung).

Es gibt eine Ausnahme für die TopSolid v6-Standardbibliotheken. Die Symmetriebeschreibung wird in der lib.cfg-Datei für jede Bibliothekskomponente definiert (ISO, AFNOR,…), die eine Symmetriemöglichkeit hat (zum Beispiel wird ein sechseckiger Schraubenkopf als symmetrisch angesehen, selbst wenn seine Position in der Baugruppe nicht wirklich symmetrisch ist).

Zum Beispiel gibt es in der lib.cfg-Datei der ISO-Bibliothek die Zeile:

D_COMPO_FUNCTIONAL_SYMMETRY_PLANE ZX fastener screw

Dies bedeutet, dass alle Schrauben dieser Bibliothek eine symmetrische Fläche ZX haben.



Bibliothek:

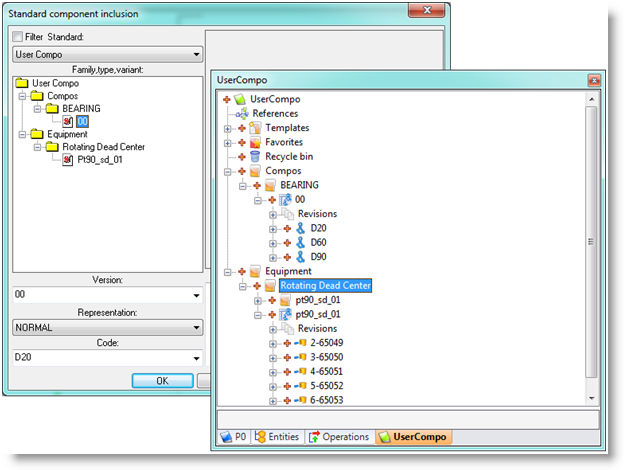

Sie können den Befehl TopSolid v6-Bibliothek importieren verwenden. Für diesen gelten die Beschränkungen, die im Thema Benutzerbibliothek beschrieben werden. Mit dem Befehl wird eine neue Bibliothek mit dem Namen des ausgewählten Ordners erstellt. Ein Scan der Unterordner erstellt entsprechende Komponenten als explizite Familiendokumente.





TopSolidv6-Katalog:



Mit dem Befehl Katalog importieren kann eine Familie importiert werden, ein Katalog einer TopSolid v6-Benutzerkomponente, der zuvor im topcat-Format exportiert wurde. Auf diese Weise kann die Familientabelle abgeschlossen werden.
