Formen:

Die TopSolid v6-Formen werden mit ihren Attributen konvertiert. Eine Form kann ein Volumenkörper oder eine Oberfläche sein. Beim Import in ein TopSolid 7-Bauteildokument werden sie vereinfacht. Das bedeutet, dass ihr kompletter Modellierungsverlauf verloren geht, aber alle wichtigen Attribute und Eigenschaften konvertiert werden.

Übersetzte Attribute sind:

• Die Farbe

• Die Transparenz

• Die Layer

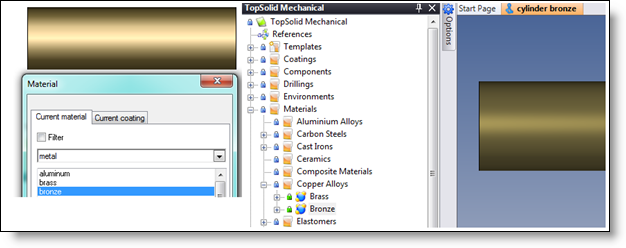

• Für das Material: Das TopSolid v6-Standardmaterial wird mit dem entsprechenden Material der mechanischen TopSolid-Bibliothek verbunden.

Konvertierte Eigenschaften sind:

• Die Teilenummer

• Die Beschreibung

• Der Autor

• Das Erstellungsdatum

• Der Hersteller

• Die Eigenschaft "kein Schnitt" wird als Unteilbarkeit von Punkt konvertiert.

Bohrungen und Gewinde

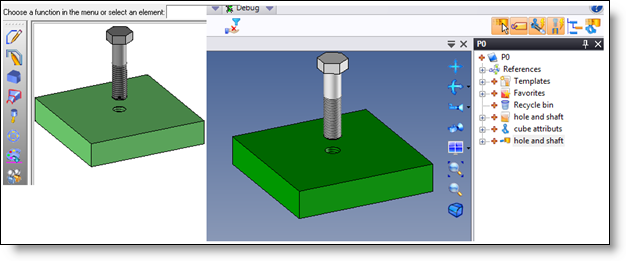

Die Bohrungs- und Gewindeinformationen werden von TopSolid v6-Formen in TopSolid 7-Flächen konvertiert.

Bohrungsinformationen:

• Bohrtyp (Bohrung, Gewindebohren, konische Senkung, zylindrische Senkung,…)

• Tiefentyp (Sackloch, Durchgehend, Durch alles)

• Durchmesser

• Bodentyp und Winkel (bei Sackloch)

• Konizität

• Nenndurchmesser

• Steigung (Gewindebohren)

• Gewindestartnummer

• Links oder nicht

• Nominale, minimale und maximale Toleranzen (Durchgangsbohrung)

• Winkel (konische Senkung)

Gewinde-Informationen:

• Gewindetyp

• Standardwert

• Durchmesser

• Minimaler Durchmesser

• Steigung

• Gewindestartnummer

• Links oder nicht

• Messlänge

• Konizität

Skizzen:

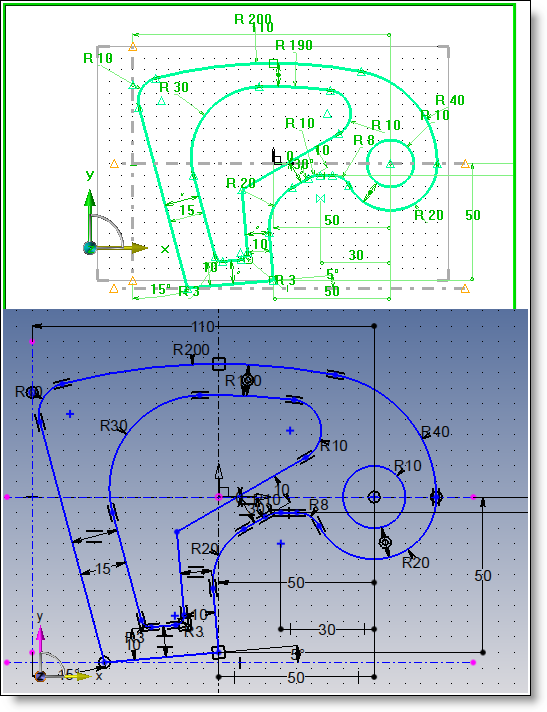

Die TopSolid v6-Skizzen werden mit bestimmten Bemaßungen und Beschränkungen in TopSolid 7 konvertiert. Diese Bemaßungen und Beschränkungen müssen in der Skizze selbst definiert sein und nicht in anderen externen Elementen der Skizze. (Zum Beispiel wird die Parallelitätsbeschränkung zwischen einer Linie der Skizze und einer Kante der Form nicht konvertiert.) Alle kompatiblen Bemaßungen und Beschränkungen werden mit ihren Attributen und ihrer Position konvertiert.

Kurven:

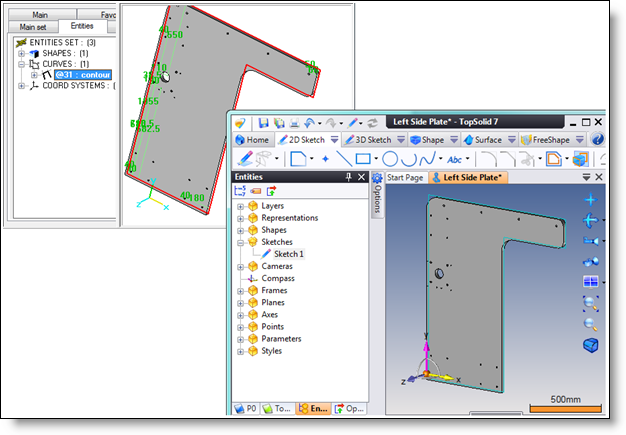

Die Kurven, die im Kurvenbaum von TopSolid v6 angezeigt werden, werden als TopSolid 7-Skizze konvertiert. Eine Analyse wird durchgeführt, um zu überprüfen, ob die Kurve eben oder räumlich ist. Sie wird in die entsprechende TopSolid 7-Skizze konvertiert. Jedes erstellte Skizzenelement ist fest.
