Import TopSolid v6 - Entwurfsdokument

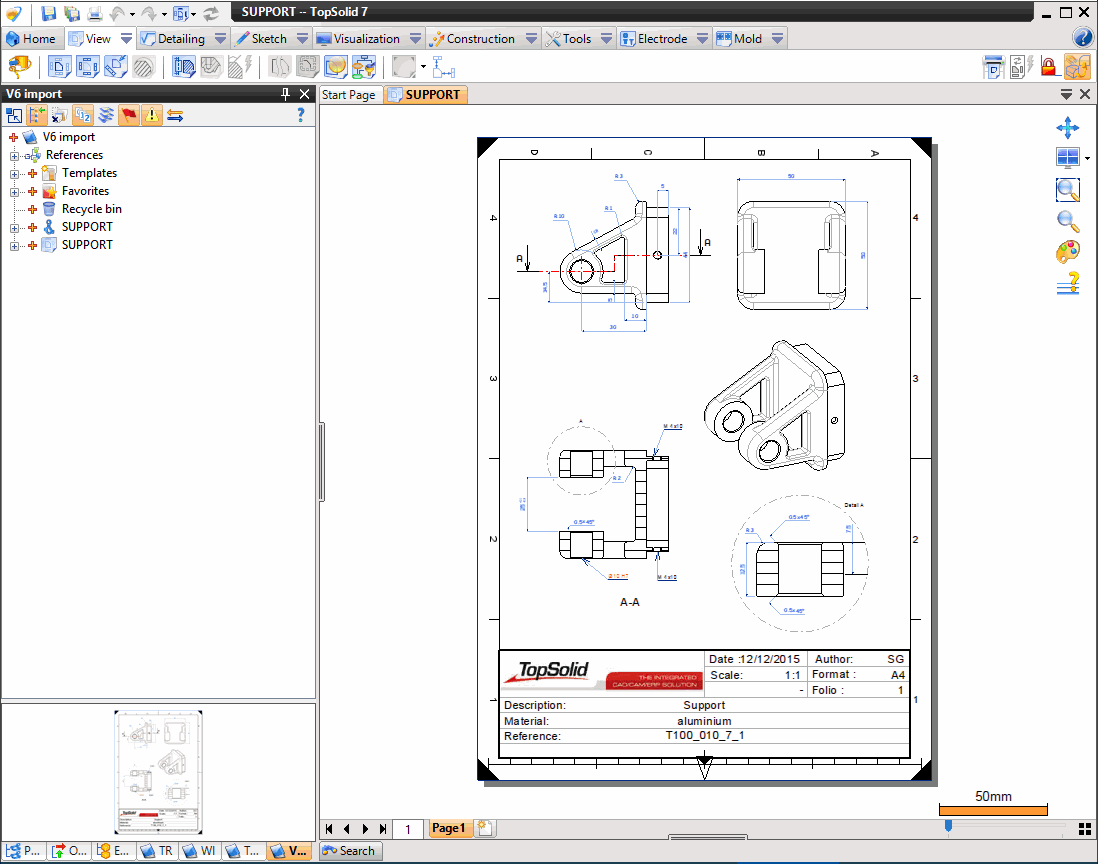

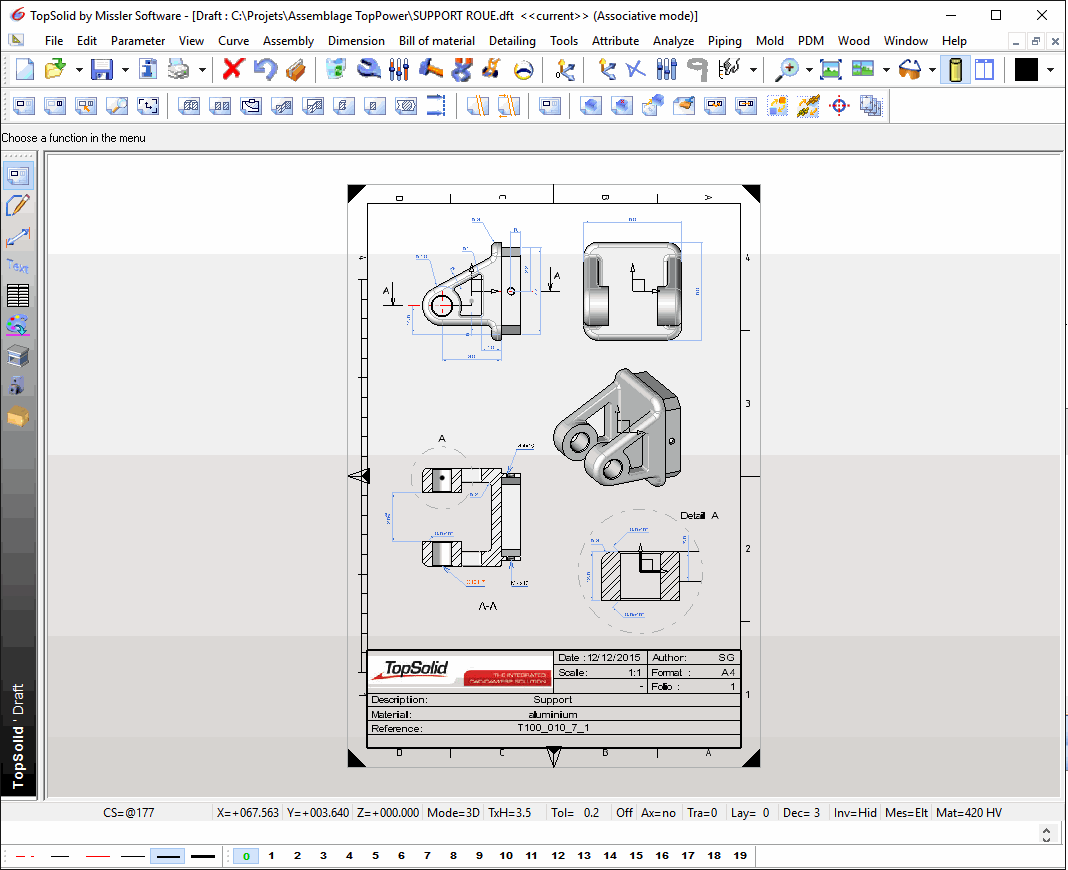

Ein TopSolid v6-Entwurfsdokument (.dft) wird in ein TopSolid 7-Entwurfsdokument konvertiert. Alle erstellten Elemente werden zu Grundelement zurückgeführt, so wie beim Import einer Autocad-Dxf-Datei. Das bedeutet, dass das Ergebnis der Konvertierung nicht das 2D-Projektionsergebnis des 3D-Dokuments ist, sondern zum Grundelement zurückgeführte Linien und Bemaßungen. Die Ansichten werden nach dem Import beibehalten.





Die verknüpfte .top-Datei kann gleichzeitig importiert werden, indem Sie die Option Verknüpfte Datei importieren aktivieren. Alle verwendeten ".top" werden als Bauteil- oder Baugruppendokumente importiert. Es ist auch möglich, abzufragen, ob ein Dokument bereits importiert wurde und wenn ja, es mit einem Entwurfsdokument zu verknüpfen.





Wenn eine Änderung im 3D-Dokument vorgenommen wurde, muss der Entwurf aktualisiert werden.





Es ist ebenfalls möglich, die v6-Entwurfdatei über die TopSolid'Pdf v6-Schnittstelle zu importieren. In diesem Fall handelt es sich bei der importierten Datei um eine PDF, sodass Sie den idealen Entwurf im Vergleich zum Original für den Druck haben.
