Dieser Befehl ermöglicht Ihnen, einen Querschnitt aus einer vorhandenen Ansicht zu erstellen.



Erstellungsphasen:



Klicken Sie auf die Schaltfläche oder wählen Sie den Befehl Ansicht > Querschnitt… aus dem Dropdown-Menü aus.



  1. Wählen Sie den Typ Querschnittspolygon oder die Option Vorhandenes Querschnittspolygon (Näheres dazu im Abschnitt Verfügbare Optionen):

Manuell: Ermöglicht es, ein horizontales oder vertikales Querschnittspolygon oder eine Umfahrung zu erstellen (Start- und Endsegmente der Umfahrung müssen parallel sein).

Wie: Ermöglicht das Erstellen des Querschnittspolygons auf einer anderen Ansicht, unter der Bedingung, dass die Richtungen der beiden Ansichten parallel sind.

  • Intern: Das Querschnittspolygon befindet sich im Entwurf. Querschnittpolygon auswählen.

  • Extern: Das Querschnittspolygon befindet sich in einem anderen Entwurf. Wählen Sie das Quelldokument und die Skizze für den Referenzquerschnitt im Dropdown-Menü aus.

Profilgeometrie, Schnitttiefe, Querschnittstyp (Standard, ausgerichteter Abschnitt,...) teilweiser oder vollständiger Querschnitt und Textposition, sofern manuell verschoben, werden wiederhergestellt. Der Stil des Polygon-Querschnitts ist der standardmäßige Stil des Dokuments.

Sobald das Polygon erstellt wurde, wird es durch den Kontextbefehl Als manuell definieren unabhängig vom Referenzpolygon.



  1. Den Querschnittspolygontyp auswählen:

Standard: hiermit können Sie einen horizontalen oder vertikalen Querschnitt oder einen Querschnitt unter Verwendung eines Querschnittpolygons erstellen, das durch den Befehl Kontur erstellt wird.

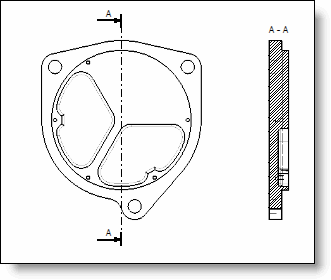

Standardquerschnitt - Beispiel





Ausgerichteter Schnitt.

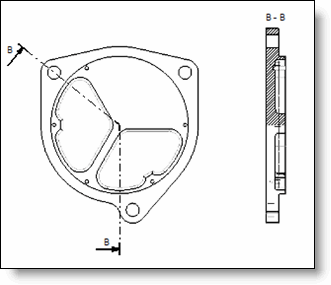

Ausgerichteter Schnitt - Beispiel





Rotierender Schnitt.

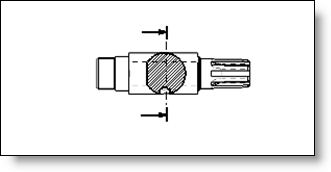

Rotierender Schnitt - Beispiel





Schnitt:



Hiermit können Sie eine Ansicht unter Verwendung des grafischen Schnitts erstellen, die im projektierten Dokument definiert wird.

Der Querschnitt wird entsprechend des Schnitts erstellt, der als Erster im Schnittordner definiert wurde.

Die Orientierung der Ansicht wird durch die grafische Schnittebene definiert.



Definitionsexemplar:

Ermöglicht die Wiederherstellung eines grafischen Schnitts in den Exemplarfamilien.





  • Es ist nicht möglich, den in der Ansicht verwendeten grafischen Schnitt danach zu ändern.

  • Für den Titeltext gibt es eine Fangfunktion zum Erfassen charakteristischer Punkte (Mitte, links, rechts usw.) während der Verschiebung. Wenn beim Verschieben des Texts die ALT-Taste gedrückt wird, ist die Fangfunktion deaktiviert.





  1. Wählen Sie die Referenzansicht aus.

  2. Wählen Sie die zu projizierende Gruppe aus. In der Regel wird dieselbe Gruppe wie die in die Hauptansicht projizierte Gruppe verwendet. In einigen Fällen kann für TopSolid'Mold jedoch auch eine andere Gruppe verwendet werden.

  3. Klicken Sie auf den blauen Pfeil, um das Querschnittpolygon zu definieren.





  • Wenn der Plan nur eine einzelne Ansicht enthält, ist es nicht notwendig, sie auszuwählen. Der Befehl schlägt direkt die Erstellung des Querschnittpolygons vor.

  • Durch Doppelklicken auf einen Pfeil, der die Richtung des Querschnitts definiert, können Sie die Richtung umkehren.

  • Die Indizes eines Querschnittpolygons können bewegt werden.

  • Doppelklicken Sie auf die Bezeichnung "vollständig", um zu einem teilweisen Querschnitt zu schalten.

  • Sie können den Querschnitt ändern, sobald er validiert wurde, indem Sie den Kontextbefehl Querschnittpolygon bearbeiten verwenden.

  • Um ein vorhandenes Polygon verwenden zu können, sind mehrere Voraussetzungen erforderlich:

  • Die Richtung der Kamera der Referenzansicht sollte parallel sein.

  • Die Referenzansichten des Querschnitts müssen das gleiche Quelldokument in dem Satz haben, der projiziert werden soll.





Wenn Sie ein Querschnittpolygon erstellen, werden die Bohrachsen ermittelt und eine schnellere Haftung erlaubt.







Verfügbare Optionen:



Vorhandenes Querschnittspolygon: Mit dieser Option können Sie ein Querschnittpolygon verwenden, das mit dem Befehl Querschnittpolygon… erstellt wurde.

Dieses Querschnittpolygon kann im selben Dokument (Modus Intern) oder in einem anderen Dokument (Modus Extern) definiert worden sein.



Konfiguration des Querschnitts:







Querschnittansicht:













      • Raster:



      • Magnetisierung: Die Magnetisierung ist ein Bindungsfaktor bezüglich des eingegebenen Schritts. Wenn die Schrittweite 10 mm und die Magnetisierung 2 beträgt, können Detaillierungselemente und Bemaßungen der Ansicht jeweils um 5 mm verschoben werden. Wenn die Schrittweite 10 mm und die Magnetisierung 10 beträgt, können Detaillierungselemente und Bemaßungen der Ansicht millimeterweise verschoben werden.

      • Koordinaten: Mit der Rastereinstellung können die Detaillierungselemente einfacher positioniert werden. Die Koordinaten können kartesisch (bezogen auf X- und Y-Achse) oder polar (Radial- und Winkelschritte) sein. Geben Sie entsprechende Werte ein.



      • Rotationswinkel:



Ermöglicht es Ihnen, die Ansicht um den hier angegebenen Winkel zu drehen.



      • Hochkantansicht festlegen:



Dieser Modus ermöglicht Ihnen, den Schnitt senkrecht zur Hauptansicht festzulegen.



      • Ausrichtung fixieren:



Dieser standardmäßig aktive Modus ermöglicht es, die Ansicht in Bezug auf ihre Referenzansicht auszurichten. Wenn dieser Modus deaktiviert ist, kann die Ansicht frei positioniert werden.





Änderungen:



Mit einem Rechtsklick auf einen Querschnitt können Sie:
