Cette commande permet de créer un repère radial (défini par une distance et un angle sur un cylindre).

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Construction > Repères > Repère radial... à partir du menu déroulant.

1. Sélectionnez une surface cylindrique.

2. Cochez Automatique pour visualiser en temps réel, le positionnement du repère. Ce mode permet un positionnement rapide et intuitif du repère. Les cotes de positionnement apparaissent automatiquement. Si Automatique n'est pas coché ou pour positionner le repère plus classiquement, il est possible de compléter les options suivantes:

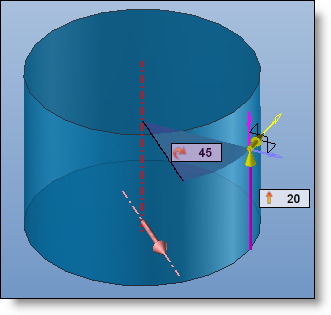

3. Sélectionnez le plan de référence (face plane) origine de la distance (la face du dessous dans la figure ci-dessous).

4. Saisissez la distance par rapport au plan de référence (la cote de 20mm dans la figure ci-dessous).

5. Sélectionnez la direction de référence de l'angle (en rose dans la figure ci-dessous)

6. Saisissez l'angle par rapport à la direction de référence (la cote de 45° dans la figure ci-dessous).

7. Validez en cliquant sur .

Options disponibles :
