Repère sur plan

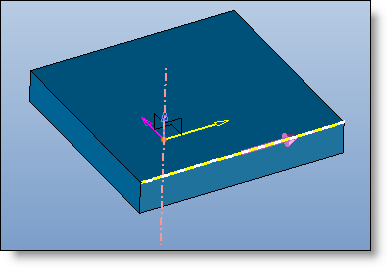

Cette commande permet de créer un repère sur un plan ou une face plane.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Construction > Repères > Repère sur plan... à partir du menu déroulant.



  1. Sélectionnez un plan sur lequel se trouvera le X et le Y.

  2. Choisissez l'origine. Soit point projeté, et sélectionnez le point qui sera projeté sur le plan défini à la première étape. Soit Axe d'intersection, dans ce cas, sélectionnez l'axe qui intersecte le plan.

  3. Sélectionnez la direction de X.

  4. Validez en cliquant sur .





Si Axe d'intersection est choisi, l'axe ne peut pas être parallèle au plan.





Options disponibles :
