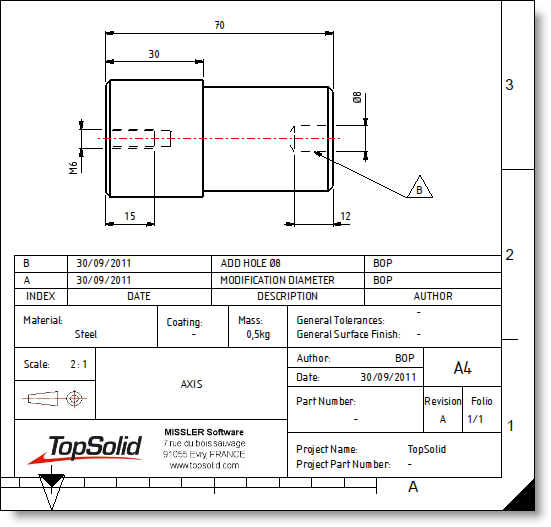

Tableau d'indices

• Après validation, le tableau se trouve en édition de tableau. Utilisez les commandes contextuelles ou en info-bulles pour compléter le tableau. Il faut ensuite valider la tableau en cliquant la coche bleue.

• En mode édition de tableau, seule la définition des marges est disponible. Les autres fonctions sont grisées. Pour les dégriser, il faut cliquer dans une cellule. La modification de marges est globale à toutes les cellules du tableau.

• Il est possible d'exporter ce tableau au format Excel (csv) ou texte.

Ce tableau est lié aux révisions majeures du document. Si le document change de révision majeure, une ligne est automatiquement rajoutée au tableau.

Par défaut, TopSolid propose quatre colonnes : «Indice de la révision majeure», «Date de la dernière sauvegarde», «Auteur» et «Commentaire».

Elles ne sont ni modifiables ni supprimables. Seule la colonne «Commentaire» peut être modifiée manuellement.

Les titres peuvent être modifiés, et des colonnes supplémentaires peuvent être ajoutées.

• Il est possible de sélectionner plusieurs cellules en maintenant la touche CTRL enfoncée.
• Il faut cocher le Mode automatique pour avoir accès à l'option Définition de l'occurrence. Cette option permet de choisir de récupérer les indices de l'occurrence de la famille ou l'indice de l'assemblage.

Cochez cette cellule pour récupérer automatiquement dans le tableau les indices de modifications de l'ensemble projeté.

Vous devez alors sélectionner dans le liste déroulante l'ensemble contenant ces indices.

Permet de couper le tableau s'il est trop haut et de mettre les autres parties, soit à côté sur la même page, soit sur d'autres pages.

• Aucun : Pas de scission

• Même page : Les parties coupées sont placées côte-à côte dans la même page.

• Multi-pages : Les parties coupées sont placées sur les autres pages du document.

• Points d'accroche :

Permet de définir si les points d'accroche correspondent au bas ou haut du tableau.

• En-têtes :

Permet de définir la position de la ligne de titre (en bas ou en haut).

• Sens de lecture :

Permet de préciser le sens de lecture du tableau (du bas vers le haut ou du haut vers le bas).

• Largeur de la marge :

Permet de définir la marge horizontale. C'est la distance entre le bord vertical de la cellule et le début ou la fin du texte.

• Hauteur de la marge :

Permet de définir la marge verticale. C'est la distance entre le bord horizontal de la cellule et le début ou la fin du texte.

• En-tête / Contenu

• Visible : Permet de contrôler la visibilité de la ligne de titre.

Ces deux sous-rubriques permettent de définir:

• Style : Sélectionnez ici le style de texte à utiliser : style normal (style par défaut) ou un style personnalisé.

• Hauteur de ligne : la hauteur des lignes peut être "automatique" (s'adapte à la hauteur du contenu) ou "fixée" avec une valeur donnée.

Marges : Permet de changer les valeurs de toutes les marges de toutes les cellules.

Editer le style de texte : Permet de modifier le style de texte du tableau (Police, hauteur, ....) de la cellule sélectionnée.

Éditer propriétés de la ligne : Permet de définir le style de texte et la hauteur de la ligne sélectionnée. Lorsque la hauteur est fixée, elle peut également être modifiée par un cliqué/déplacé sur une ligne frontière supérieure de cette ligne.

Type de bordures : Permet de modifier le type de bordures de la cellule sélectionnée, en choisissant le type, l'épaisseur et la couleur des lignes ainsi qu'en choisissant le ou les bords à modifier.

Couleur de fond : Permet de changer la couleur de fond de la cellule sélectionnée.

Rendre modifiable / Grattage : Permet de modifier le contenu d'une cellule manuellement. Sélectionnez la cellule puis activez cette icône.

Les cellules ainsi modifiées sont affichées avec un fond de couleur jaune. Couleur personnalisable dans les options de la mise en plan.

Tourner : Permet de tourner (par rotation de 90°) le contenu de la cellule sélectionnée.

Fusionner cellules : Permet de fusionner les cellules sélectionnées. Ces cellules doivent être cote-à-cote.

Fractionner cellules : Permet de fractionner la cellule sélectionnée en plusieurs cellules en rajoutant des colonnes.

Insérer un paramètre : Permet de rajouter le paramètre texte dans la cellule.

Insérer une image : Permet d'insérer une image dans la cellule sélectionnée.

• Choisissez l'image.

• Modifiez si besoin ses dimensions. Si les dimensions sont supérieures à la taille de la cellule, elles sont pas prises en compte.

• Sélectionnez l'alignement horizontal et vertical de l'image par rapport à la cellule.

• Choisissez le redimensionnement, qui permet soit d'étiré l'image, soit de garder son ratio hauteur/largeur pour ne pas avoir de déformation.

Aligner en haut : Permet d'aligner vers le haut, du contenu de la cellule.

Aligner au centre : Permet de centrer l'alignement du contenu de la cellule.

Aligner en bas : Permet d'aligner vers le bas, du contenu de la cellule.

Cacher : Permet de masquer la révision dont la ligne est sélectionnée dans le tableau.

Monter toutes les révisions : Permet d'afficher de nouveau toutes les lignes de révisions qui ont été cachées.
