Assistant

Cette commande permet d'aider l'utilisateur lors de la pose d'un composant dans un assemblage.

Étapes de création / Utilisation :

Cette commande apparaît automatiquement en glissant un composant ayant un document assistant associé.

Désactivez l'assistant n'est possible qu' en éditant un assistant. Le fait de le désactiver ne donnera plus accès aux options ci-dessous.
Choisissez le type d'assistant dans la liste déroulante. par exemple, pour une vis, il en existe plusieurs (Sous tête, noyé, ...).
La cellule Choix automatique de l'assistant permet d'utiliser une règle d'assistant.
La famille glissée dans l'assemblage est affichée dans la liste déroulante.
Si l'option Dimensionnement décrite ci-dessous est cochée, il est possible de cocher Utiliser le meilleur code, c'est-à-dire le plus adapté en fonction du dimensionnement.
Choisissez le code dans la liste déroulante.
Positionnez le composant en choisissant un repère de base. Celui-ci est créé dynamiquement en se plaçant sur une face plane.
Saisissez un angle pour tourner le composant inséré par rapport au Z du repère de positionnement.
Saisissez un décalage pour ajouter une distance entre l'assistant choisi et le repère de positionnement.
Validez en cliquant .

Cette commande n'apparaîtra pas si le mode assistant automatique n'est pas coché.
En validant l'assistant, c'est la commande utiliser procédé qui est affichée si le composant a un procédé et que le mode procédé automatique est coché.

Positionnement :

Repère de référence :

Permet d'indiquer un repère de référence pour orienter le repère.

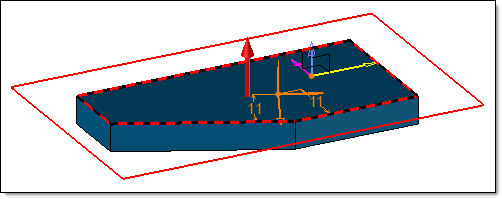

Sans repère de référence, le repère est positionné par rapport aux faces les plus proches.

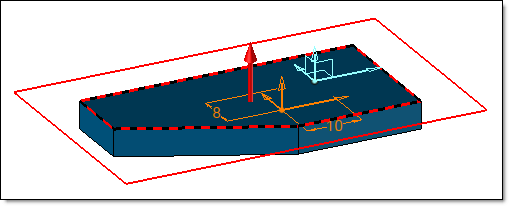

Avec repère de référence (en cyan), le repère a la même orientation que le repère sélectionné.

Dimensionnement : (pour les vis par exemple)

Il faut cocher ce dialogue pour pouvoir l'utiliser.

Restreint à la famille:

Le dimensionnement (Diamètre minimal et dernier élément à fixe) se fera en trouvant le code adéquat dans la famille.

Utilisant la recherche :

Le dimensionnement (Diamètre minimal et dernier élément à fixe) se fera en choisissant manuellement un composant dans l'outil de recherche.

Optimiser le résultat :

Si cette option est cochée, le résultat du dimensionnement sera optimisé (mais plus long à calculer) pour trouver le composant le plus adéquat. Si cette option est décochée, c'est le premier de la liste répondant aux critères qui sera utilisé.

Diamètre minimal :

Saisissez le diamètre minimal que peut avoir le composant inséré.

Dernier élément à fixer :

Saisissez la dernière pièce à fixer afin de connaître la longueur du composant.

Mécanisme :

Ce dialogue sera affiché uniquement si le générique en cours d'inclusion est un assemblage contenant un mécanisme.

Inclusion rigide : Lors de l'insertion d'un assemblage ayant un mécanisme avec des configurations, celui-ci peut être inséré rigide ou non. Si l'inclusion rigide est cochée, la configuration à utiliser peut être choisie, mais elle sera rigide.
Utiliser configuration : Lorsqu'il y a plusieurs configurations dans le mécanisme, il est possible de choisir l'une d'elles. Elle sera articulée si elle l'est dans le mécanisme.
Hériter : Si l'assemblage dans lequel un assemblage avec mécanisme est inséré, les groupes rigides, les liaisons et/ou les forces de cet assemblage inséré peuvent être hérités par l'assemblage dans lequel il est inséré.

Si le mécanisme est inclus rigide, il est possible de l'articuler avec la commande contextuelle Articuler. Lorsqu'il est articulé, la commande contextuelle équivalente est Rigidifier.

Options avancées :

Substituable aux niveau supérieur :

Cette option permet d'autoriser la substitution (remplacement) du profilé lorsque le document d'assemblage est inclus dans un autre assemblage.

Si elle n'est pas cochée, le profilé sera affiché en grisé dans la fenêtre de substitution de sous-composants.

Voir la commande de substitution de sous-composants pour plus de détails.

Modifications / Informations complémentaires :

La modification se fait par menu contextuel sur le composant mis en place.
