Schachtelung







Links/Videos :

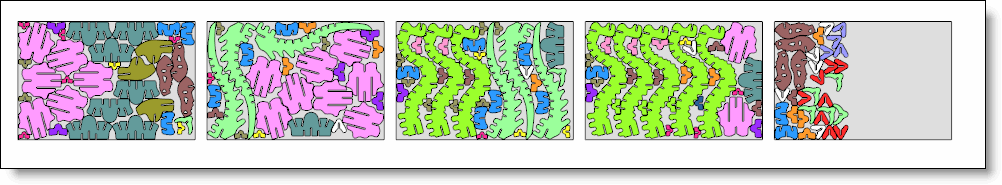

Dieses Dokument ermöglicht die Schachtelung von Bauteildokumenten in einem Lager durch Eingeben der Menge für jedes Bauteil. Dieses Lager kann eine willkürliche Form haben. Dies ist ein Baugruppendokument, jedoch mit reduzierter Funktionalität und einem zusätzlichen Menü Schachtelung.



Erstellungsphasen / Verwendung:



Erstellen Sie ein neues Dokument, indem Sie auf das Symbol klicken, und wählen Sie dann auf der Registerkarte Erweitert.



Wählen Sie den zu verwendenden Befehl.



Automatische Schachtelung: Mit diesem Befehl können Sie die zu schachtelnden Bauteile und zu verwendenden Lager auflisten, um die Schachtelungseinstellungen zu ändern und dann die Schachtelung berechnen.



Automatische Rohrschachtelung: Identisch mit "Automatische Schachtelung" (siehe oben), aber für die Platzierung von Rohren.

Manuelle Schachtelung: Mit diesem Befehl können Sie neue Lager und/oder neue Bauteile in ein vorhandenes Lager einfügen (die ursprüngliche Position wird durch die automatische Schachtelung berechnet).

Schachtelungsteilung: Dieser Befehl ist für Lager nützlich, die bei mehreren Instanzen einbezogen sind. Er ermöglicht es, dieses Lager in mehrere verschiedene Lager aufzuteilen, um anschließend den Inhalt von einem dieser Lager zu ändern.





Die Bauteile werden gemäß der absoluten XY-Ebene oder dem Koordinatensystem platziert,  das von der Funktion Schachtelungseigenschaften definiert wird.

Das Material folgt Z+.

Alle Informationen des zu schachtelnden Bauteils (Sicherheitsabstand, Freiheitsgrad, Füllerbauteil usw.) können mit dem Befehl Schachtelungseigenschaften definiert werden.

Auch Lager können mit diesem Befehl gefüllt werden.





Verfügbare Optionen:



Am rechten Ende eines Schachtelungsdokuments gibt es zwei Modi, um nur Bauteile oder nur Lager auszuwählen. Der Modus Bauteil ist standardmäßig aktiviert.

Beide Modi können deaktiviert werden. In diesem Fall kann die Auswahl über eine Drehauswahl für jedes Element getroffen werden.



Modus Auswahl nach Bauteil.

Nur Teile können ausgewählt werden.

Modus Auswahl nach Lager.

Nur Lager können ausgewählt werden.





Zusätzliche Informationen:





  • Baugruppendokument: Die Schachtelungsprozess erstellt eine oder mehrere Baugruppendokumente (verwendet eine durch Unterstützen) im Schachtelungsdokument.

  • Positionierung von Bauteilen und Lagern: Die Position des Bauteils und des Lagers wird durch den Schachtelungsprozess bestimmt.

    • Bei Lagern wird die Position beim Einfügen fixiert.

    • Bei Bauteilen wird die Position mit einer beschränkten Positionierung definiert, jedoch wird eine Fixierungsbeschränkung angewandt, um die Position zu fixieren.

  • Bearbeitung: Baugruppendokumente können als alle anderen Baugruppendokumente verwendet werden. Zur Vereinfachung der Verwendung in einem Bearbeitungsdokument werden ihre Darstellungen automatisch wie folgt organisiert:

    • Die detaillierte Darstellung enthält die geschachtelten Bauteile (ohne die Lager).

    • Die Darstellung der Rohteile beinhaltet die Lager.

    • Diese beiden Darstellungen werden automatisch in den Vorbereitungsdokumenten von TopSolid'Cam verwendet, um das herzustellende Bauteil und sein Rohteil zu identifizieren.

    • Die Entwurfsdarstellung enthält geschachtelte Bauteile sowie das Lager.

  • Assoziativität: Eine Änderung der Definition der Bauteile oder der Lager wird nicht automatisch die Schachtelung neu kalkulieren. Der Benutzer muss beantragen, die Schachtelung neu zu kalkulieren.

  • Vorhandene Schachtelungen Skizzenbearbeitung: Verwenden Sie die Automatische Schachtelung oder die Manuelle Schachtelung.

  • Löschen des Lagers: Wenn eine vorhandenes Lager gelöscht wird (nach einer Neuberechnung oder nach einer manuellen Entfernung durch den Bediener), wird das entsprechende Baugruppendokument nicht gelöscht, ist aber leer. Dies ermöglicht eine bessere Verwaltung der verschiedenen erstellten Dokumente.
