Epure d'escalier





La commande Epure d'escalier permet de calculer une répartition de marches d’escalier suivant de nombreux critères. Elle permet de produire l'épure 2D de cette répartition de marche, ainsi que l'épure 3D des marches.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Modélisation > Epure d'escalier... à partir du menu déroulant.



  1. Déterminez l'encombrement de l'escalier.

  2. et les différentes volées et leur mode de calcul.

  3. Déterminez le type de palier souhaité quand plusieurs volées.

  4. Réglez enfin le type de marches produites.

  5. Tous les réglages de l'escalier doivent respecter les contraintes demandées.

  6. Validez .







Cette page présente une vue générale de la commande. Vous trouverez, pour chaque point abordé, des liens vers des pages détaillant plus spécifiquement ce point.





Options disponibles:





Trois méthodes de pose sont disponibles :

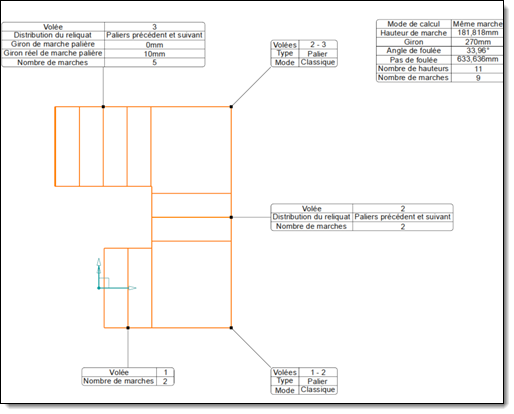

  • Par tableau :
    Les données des différentes volées sont saisies directement dans le panneau Volées.
    Le positionnement se fait par repère

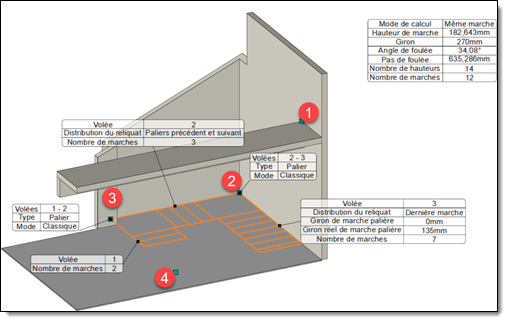

La pose se fait en sélectionnant différents points directement dans la zone graphique. Le complément d’information est donné dans le panneau volées.

La pose se fait en sélectionnant différents profils directement dans la zone graphique. Le complément d’information est donné dans les panneaux volées et Paliers.







  • Mode de calcul : Ils permettent d’agir sur la façon dont la commande dimensionne les marches. Deux modes de calcul sont disponibles :



Même hauteur : Les marches droites possèdent la même hauteur mais des girons différents.

Même Marche : Les marches droites sont totalement identiques. Les reliquats sont rattrapés sur les paliers ou marches extrêmes de chaque volée.



  • Paramètres : Pour chacune des volées sélectionnée dans la liste, cette section permet de définir son encombrement. Les paramètres exposés sont dépendant du mode de pose par tableau ou par points.





Par défaut, TopSolid va créer des paliers entre chaque volée, peu importe le mode de pose.

  • Paramètres : Par défaut les paliers seront des paliers standards qu’il sera possible de transformer en paliers rayonnants ou balancés :



Palier, standard ou fractionné.

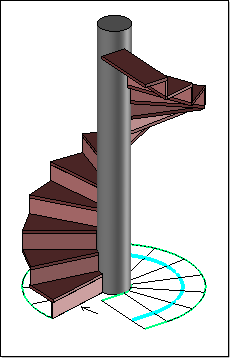

Rayonnant : Les nez de marche se joignent en un point

Balancé : Les marches sont balancées

  • Fusionner avec palier suivant : Cette commande contextuelle, permet de fusionner 2 paliers. Elle n'est disponible qu'à partir de 3 volées. Il est alors possible d'unifier le paramétrage entre les deux paliers afin d’agir plus facilement sur la répartition globale des marches:





Palier

Rayonnant

Balancé

Sans fusion



















Avec fusion





















  • Après avoir configuré comme souhaité l’escalier, TopSolid offre trois modes de tracé des marches :

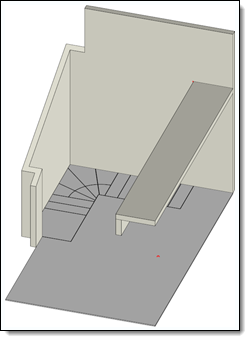

  • Épure : Une Esquisse de base est toujours tracée au sol.

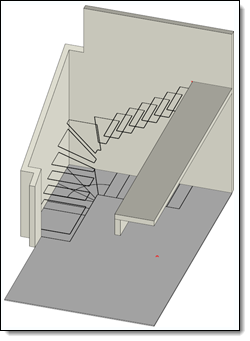

  • Esquisse 3D : Pour chaque marche, une Esquisse 3D est créé, tenant compte du recouvrement.

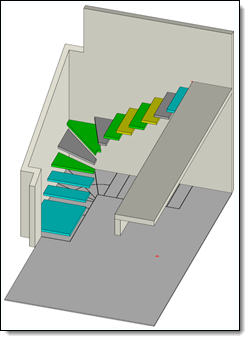

  • Formes locales: Pour chaque marche, une forme locale est créé, tenant compte du recouvrement.









Les contraintes permettent de donner des plages de valeurs possibles pour calculer l’escalier. Elles permettent également de respecter les normes et usages de construction propre à chaque pays.



5 contraintes sont applicables avec pour chacune une valeur minimum, maximum et objectif.

    •  Hauteur de marche,

    • Giron,

    • Angle de foulée,

    •  Pas de foulée,

    •  Nombre de hauteurs.
