Mode de pose par points











Cette méthode de pose permet le dimensionnement d’un escalier grâce à une sélection de points dans la zone graphique. Cette méthode est idéale quand un environnement 3D a déjà été créé.
Le premier point sélectionné représente le niveau d’arrivé (palier) et le dernier point sélectionné le départ (sol). Les points intermédiaires symbolisent les changements de direction de l’escalier.







  • L’axe Z du repère absolu doit impérativement représenter la verticale de l'escalier créé.





Étapes de création / Utilisation :





 Sélectionner le mode  Points pour passer la commande en mode de pose par points:



  • Points : Cliquer sur un premier point. Celui-ci droit être placé au niveau de l’arrivée (palier).

  • Cliquer sur un second point.
    Si ce point est le dernier (escalier droit), celui doit être placé au niveau du départ (sol).

  • Si l’escalier possède plusieurs volées, les points entre le premier et le dernier point symbolisent les changements de direction de chaque volée. Ceux-là peuvent être placés à n’importe quelle altitude.

Escalier droit avec 2 points.

Escalier multivolées.



  • Les flèches et permettent de changer l’ordre des points. Cela peut être utile si par exemple une volée est trop grande et nécessite un palier de repos.

  • Le bouton permet la création d’un point (point décalé, milieu…) à la volée.



  • Exemple :

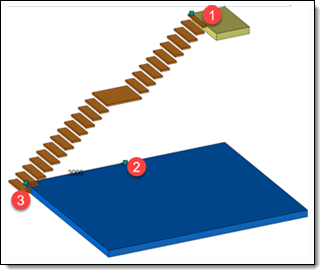

    Les points 1 et 2 ont été sélectionnés. L’utilisateur constate que son escalier est trop long et décide d’ajouter un palier de repos.
    Il clique sur le , réalise un point décalé du point 3 et modifie l’ordre des points pour arriver dans la configuration ci-contre.



  • Position : détermine l’alignement des volées par rapport aux points sélectionnés. La gauche et la droite sont par convention déterminés par le sens de monté de l’escalier.



Volées à gauche

Volées centrées

Volées à droite



  • Décalage : décale la volée dans la direction de la position. Les valeurs négatives sont acceptées. En cas de volées centrées, un décalage positif décalera la volée sur la droite.

Volées à gauche et décalage positif

Volées à gauche et décalage négatif

Volées centrées et décalage positif

Volées à droite et décalage positif







  • Les directions, angles et longueurs sont déterminées par les points de pose sélectionnés.

  • Largeur : Il est possible de donner la largeur de chacune des volées.





La gestion des paliers devient possible à partir de deux volées.
