Palier rayonnant











Les marches rayonnantes sont des marches dont l’ensemble des nez converge en 1 point (ou un axe en 3D).



On dit alors que les marches rayonnent autour de cet axe.



Ce type de marche est également utilisé sur les escaliers hélicoïdaux.













Étapes de création / Utilisation :





Les options disponibles dépendent du mode de calcul des marches:



  • Mode Même hauteur : Deux sous modes permettent de déterminer précisément la position de l’axe de rayonnement :

    • Diagonale :

  • Zone d’influence : La zone d’influence est déterminée diagonalement.

    Plus ce paramètre sera grand, plus l'axe du rayonnement s'éloignera de l'angle du palier, et plus le nombre de marches rayonnantes sera important















  • Position de la foulée : ce paramètre détermine où va être positionnée la ligne de foulée. C'est un facteur afin de pouvoir supporter des largeurs différentes entre les volées adjacentes.
    En effet dans ce mode, le rayonnement est proportionnel entre les volées.

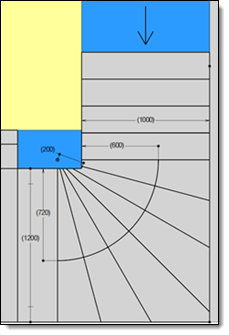

  • Exemple :
    Position de la foulée = 0.6
    Largeur Volée 1 = 1000mm
    Largeur Volée 2 = 1200mm

    La foulée sera positionnée 1000 * 0.6 = 600mm pour la Volée 1 et 1200 * 0.6 = 720mm pour la seconde.













    • 2 décalages :

      • Zone d’influence volée précédente et Suivante : Dans ce mode la position de l’axe est déterminée avec deux décalages sur chacune des 2 volées adjacentes.

      • Rayon de la foulée : détermine la position de la ligne de foulée pour le calcul des girons.





















  • Mode Même marche :

    • Ici la position de l’axe de rayonnement est donnée par le calcul global de l’escalier afin de respecter un giron constant sur toutes les marches.

    • Zone d’influence sur la volée précédente et suivante : L’utilisateur peut ajouter des marches rayonnantes sur la volée précédente et suivante. Par défaut ce paramètre sera à 0 ce qui correspond au palier minimum. Il ne sera pas possible d’avoir moins de marches.



      Zone d’influence volée précédente

      0

      1

      2

      2

      Zone d’influence volée suivante

      0

      0

      0

      1
