Mode de pose par profils







Cette méthode de pose permet de créer un escalier en sélectionnant un profil ligne de foulée et des profils de bord directement dans la zone graphique.







  • L’axe Z du repère absolu doit impérativement représenter la verticale de l'escalier créé.





Étapes de création / Utilisation :





 Sélectionner le mode  Profils pour passer la commande en mode de pose par profils :



  • Hauteur à franchir : distance entre le sol et l’arrivée de l’escalier (palier).
    Il est possible de donner cette     Longueur ou de sélectionner un Sommet dans l'environnement graphique pour déterminer cette hauteur par rapport au repère de destination.



  • Profil de foulée objectif : Ce profil permet de déduire l’encombrement théorique de l’escalier.

    • Les lignes correspondent aux volées, les arcs de cercle à des paliers.

    • Deux lignes consécutives permettent l'inclusion d'un palier classique entre deux volées.

    • Le profil est orienté, ce qui définit le sens de montée.





  • Le profil doit être créé dans un plan XY, pas forcément absolu.

  • Il doit être continu G1 et ne contenir que des lignes et des arcs.





  • Profils de limitation :

    • L'escalier théorique est ensuite limité par les deux profils de bord choisis.





















































  • Les profils de limitation doivent être créés dans un plan XY, le même que le plan du profil de foulée.

  • Les profils doivent permettre la limitation des marches. Si celles-ci se croisent il ne sera pas possible de créer l'escalier en 3D!

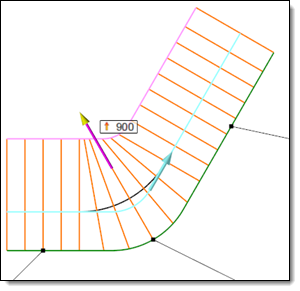

Le centre des marches rayonnantes est à l'intérieur des deux profils de limitation.
Les marches se croisent, elles ne pourront pas être construites en 3D.

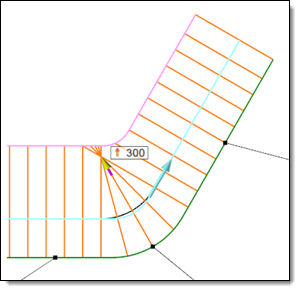

Le centre des marches rayonnantes est à l'extérieur des deux profils de limitation.
Les marches ne se croisent pas, elles pourront être construites en 3D.











  • Mode de calcul : agit sur la façon dont sont dimensionnée les marches. Se reporter à la section Mode de calcul pour plus d’information.

  • Sur chaque volée :

    • Les paramètres de longueur et de largeur de chacune des volées sont automatiquement calculés via le profil de foulée, il ne sont donc pas exposés.

    • Seule la distribution du reliquat est à définir en mode même marche.





  • Les paliers sont initialisés à la création de l'escalier pour avoir une ligne de foulée calculée la plus proche possible de la ligne de foulée sélectionnée.

  • Dans le cas standard d’alternance de lignes et arcs :

  • Si les rayons sont identiques, les paliers sont initialisés en tant que balancés.

  • Si les rayons sont différents, les paliers dont le rayon correspondant au rayon minimum sont balancés, les autres sont rayonnants.

  • Si deux lignes sont consécutives, le palier est initialisé en tant que palier classique.

  • Si deux cercles sont consécutifs, les paliers sont initialisés en tant que rayonnants.





  • Les paramètres de chacun des paliers peuvent être modifiés après leur initialisation.
