Documents disponibles en standard:

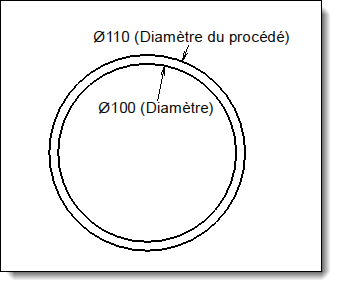

• Cylindrique :

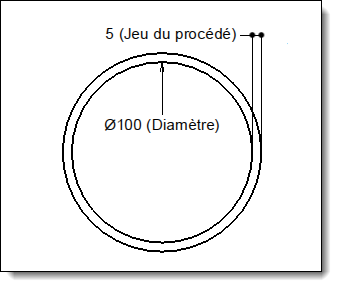

• Cylindrique avec jeu :

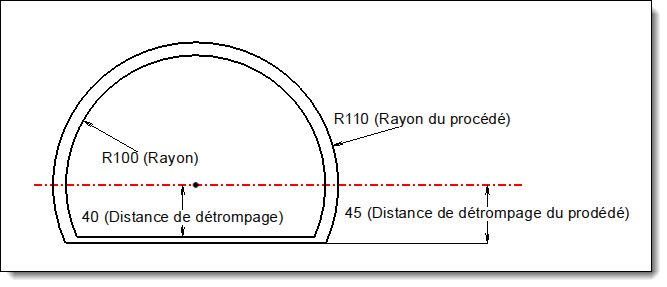

• Détrompé :

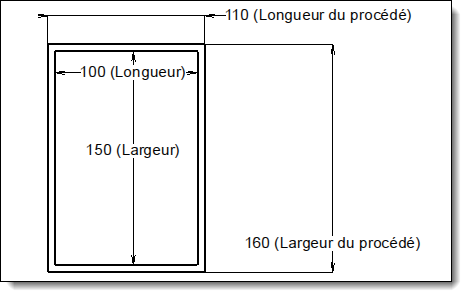

• Rectangulaire:

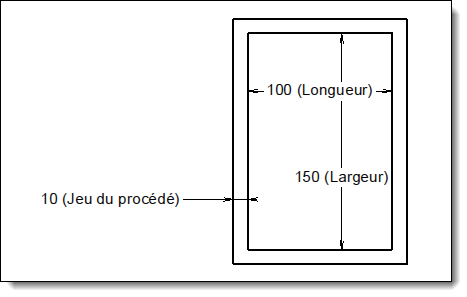

• Rectangulaire avec jeu :



Modifications / Informations complémentaires :

Il est possible de créer vos propres modèles de documents.

• Créez un nouveau document de type Modélisation 2D et convertissez le en document virtuel. (Ainsi seule la famille sera visible lors du choix du modèle dans la fonction Talon)

• Créez l'esquisse du talon, pilotée par des paramètres.

• Créer l'esquisse du procédé du talon, pilotée elle aussi par des paramètres.

• Fournissez la fonction Talon depuis la bibliothèque Outillage TopSolid > Profils >Talon et affectez vos deux esquisses aux esquisses du talon et de son procédé.

• Créez enfin une famille depuis ce document modèle en n'oubliant pas de désigner les paramètres voulus comme des pilotes.
