Trennflächen - Erhaben ohne Leitgeometrie





Links/Videos :





Mit diesem Befehl können Trennflächen vom Typ Erhaben ohne Leitgeometrie erstellt werden (Form "nach Regeln").



Erstellungsphasen / Verwendung:



  1. Wählen Sie die Startkante und die Endkante der Fläche.

  2. Ändern Sie die Zusatzoptionen (siehe Kapitel "Verfügbare Optionen" für Details)
  3. Bestätigen Sie







Verfügbare Optionen:







  • Start-/Endprofile:

Sie legen das Anfangsprofil und das Endprofil fest, wenn TopSolid'Split diese nicht automatisch finden konnte.
Wenn die Profile nicht existieren, können Sie sie "von Grund auf neu" erstellen . Die verfügbaren Funktionen sind:



  • Schließen:

Sie können die Schließmethode wählen:

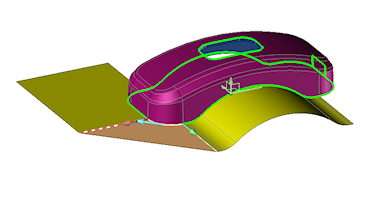

Verbindung

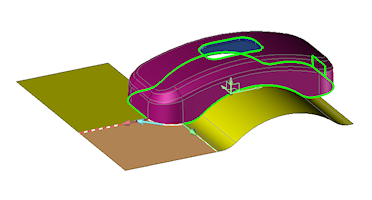

Ecke

Profil

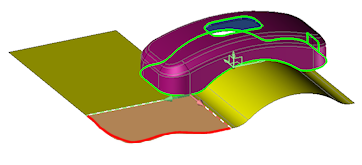

Wenn die Oberfläche berechnet wird, wird automatisch eine Spline-Kurve mit einer Tangenten-Zwangsbedingung an deren Endpunkten erstellt.
Es ist möglich, diese Skizze mit dem Kontextbefehl "Skizze bearbeiten" zu bearbeiten, sobald die Fläche erstellt wurde.

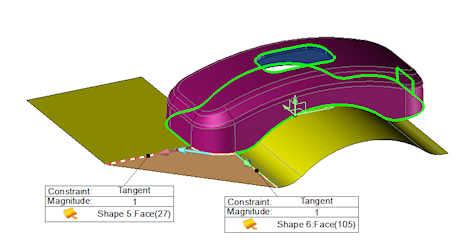

Zwangsbedingungen hinzufügen:

Klicken Sie mit der rechten Maustaste auf eine Kante oder den Pfeil des Profils, um der Fläche vom Typ Erhaben mit Leitgeometrie eine tangentiale Zwangsbedingung hinzuzufügen:



Zwangsbedingung löschen

Klicken Sie mit der rechten Maustaste auf eine Kante, den Pfeil des Profils oder die Beschriftung der Zwangsbedingung, um zuvor hinzugefügte tangentiale Zwangsbedingungen zu entfernen.











  • Passung:

Ermöglicht die Verwaltung der "annehmbaren" Toleranz zwischen zwei Flächen.



  • Glätten:

Ermöglicht die Verwaltung der "annehmbaren" Winkeltoleranz zwischen zwei Flächen, um eine automatische Glättung durchzuführen.
