Assistant d'enroulement





Liens / Vidéos :





Cette commande permet de dérouler une face ou un profil sur un plan, de le modifier, puis de le ré-enrouler au même endroit. Elle combine les opérations de déroulage et d'enroulement.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Esquisse 3D > Opérations > Assistant d'enroulement... à partir du menu déroulant.



  1. Choisissez un mode :



Profil : Permet de dérouler un contour enroulé sur une face cylindrique de manière à y apporter des modifications puis de le ré-enrouler sur la face cylindrique.

Face : Permet de récupérer le contour déroulé d'une face cylindrique de manière à y apporter des modifications puis de le ré-enrouler sur la face cylindrique.

Libre : Permet créer une esquisse sur l'encombrement d'une face cylindrique (virtuelle ou existante) déroulée puis de la ré-enrouler sur la face cylindrique.



  1. Sélectionnez le profil ou la face de référence.

  2. Indiquez l'axe de révolution.

  3. Validez avec le bouton .



Exemples :



Mode Face :

Mode Libre :

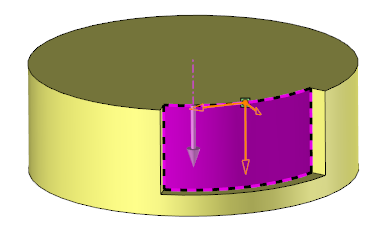

Etape 1 : Sélection de la face à dérouler et du point de référence.

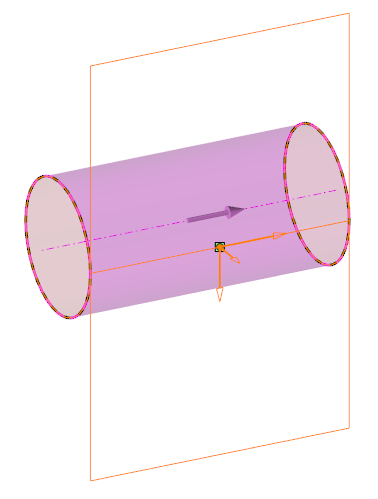

Etape 1 : Sélection de la face de référence représentant l'encombrement de la face à dérouler et du point de référence.

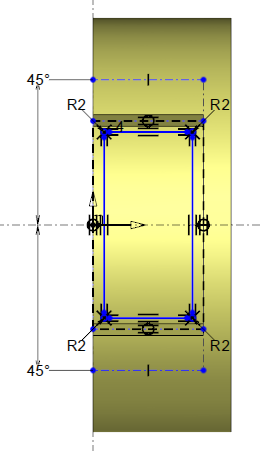

Etape 2 : L'esquisse de modification est automatiquement créée avec les frontières de la face sélectionnée. Lorsque cette esquisse est modifiée, les segments avant modification apparaîtront en pointillés. Création d'une parallèle avec congés et passage en mode construction des frontières.

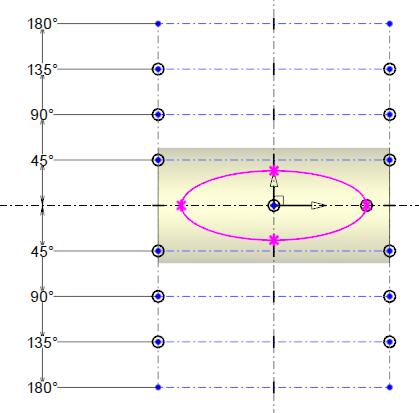

Etape 2 : Création de segments dans l'esquisse déroulée.

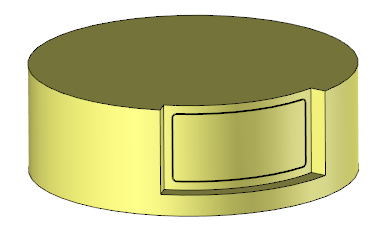

Etape 3 : Résultat après validation de l'esquisse de modification.

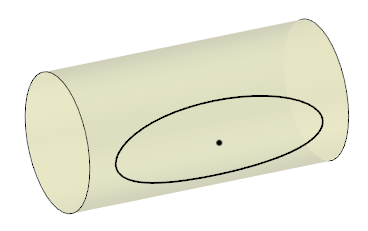

Etape 3 : Résultat après validation de l'esquisse déroulée.





Options disponibles:







Le point de référence sélectionné permet de définir l'origine de l'esquisse de modification (esquisse déroulée), le plan de l'esquisse déroulée sera tangent à la face cylindrique au point sélectionné.

Il doit absolument se trouver sur la face cylindrique.









Tolérances :

  • Cylindricité : Vérifie la cylindricité des géométries sélectionnés. La courbe doit être située entre 2 cylindres théoriques de même axe et dont les rayons sont différents de la valeur de tolérance donnée.

  • Reconstruction des arcs : Permet de reconnaître les arcs lors de la création du profil résultat. Si la courbe se situe entre 2 arcs de cercle dont le rayon est distant de la tolérance donnée, alors elle est reconstruite en arc.



Modifications / Informations complémentaires :



Les esquisses produites par cette opération (esquisse de déroulage, esquisse déroulée, esquisse de modification ou esquisse d'enroulement) peuvent être modifiées directement.

Elles peuvent également être modifiées via les commandes contextuelles d'édition (Éditer, Éditer esquisse d'enroulement, Éditer préparation d'enroulement).
