Enroulement

Cette commande permet d'enrouler des profils autour de faces cylindriques ou coniques.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Esquisse 3D > Opérations > Enroulement... à partir du menu déroulant.

Sélectionnez les profils à enrouler.
Choisissez le point d'origine du profil.
Sélectionnez l'axe Y du profil.
Sélectionnez le repère axial sur la face cylindrique ou conique pour positionner le profil enroulé.
Sélectionnez Face cylindrique ou conique pour enrouler autour de cette face ou sélectionnez Rayon pour saisir le rayon d'enroulement.
Choisissez un mode d'enroulé sur cône.

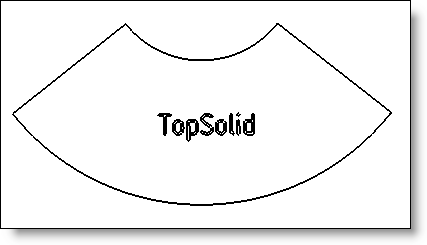

Esquisse (texte en mode profil) à enrouler

Enroulé conique projeté

Conserve les angles et les longueurs, correspond à un enroulement réel. Pour obtenir le bon résultat, le profil à enrouler doit être dessiné comme s'il était déroulé.

Enroulé conique circulaire

Conserve uniquement les longueurs. Pour obtenir le bon résultat, le profil à enrouler doit être dessiné en considérant que la surface déroulée est un triangle.

Dans tous les cas, l'esquisse se positionne selon le rayon du cône au centre du repère axial choisi.

Validez en cliquant le bouton .

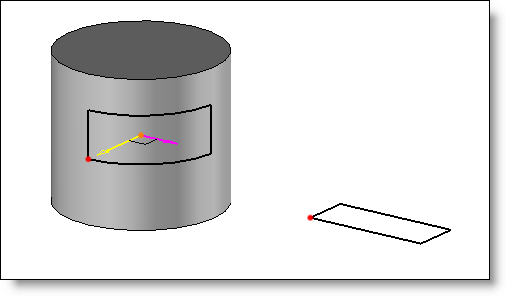

TopSolid reconsidère le profil à enrouler en fonction du point d’origine sélectionné, il deviendra donc le centre du repère de l’esquisse, en fonction de l’axe y du profil. Ensuite ce profil, positionné dans son nouveau repère (respectant le centre choisi et l’axe y), sera posé au niveau du repère axial à l’intersection entre l’axe x du repère et le cylindre ou cône, en tangence avec celui-ci, l’axe y orienté selon l’axe z du repère.

Options disponibles:

Ajustement :

Lors de l'opération, les courbes résultats peuvent être disjointes. Elles seront automatiquement ajustées et cousues entre elles si leur distance est dans la tolérance indiquée.

Cochez cette option pour modifier la tolérance d'ajustement.

La commande contextuelle tolérance permet de modifier cette approximation.
