Déroulage

Cette commande permet d’obtenir un profil à plat à partir d’un profil situé sur une face cylindrique, ce qui correspond à l’inverse de l’opération d’enroulement.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Esquisse 2D > Opérations > Déroulage... à partir du menu déroulant.

Sélectionnez l'axe de révolution de la pièce.
Sélectionnez le profil à dérouler ou cliquez "+" pour sélectionner des profils sur arêtes ou arêtes de bord ou sélectionnez la face à dérouler. Dans ce cas, ses arêtes vives seront prises en compte. Le profil ou la face à dérouler doivent être cylindriques.
Choisissez la destination du déroulage qui peut être l'axe X ou Y de l'esquisse. Cet axe doit être parallèle à l'axe de révolution.
Validez avec le bouton .

	<p> </p> La commande contextuelle tolérance permet de modifier cette approximation.
	Le plan d'esquisse peut être en-dehors de la forme. Le déroulage sera projetée suivant la direction indiquée.

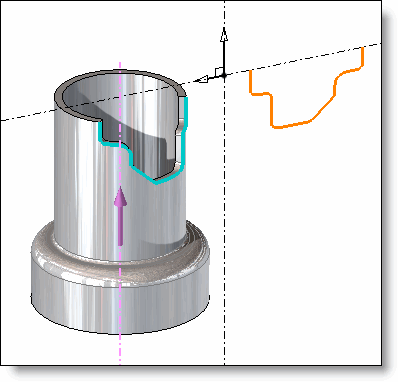

	Exemple de déroulage avec en bleu, la courbe à dérouler, en violet, l'axe du cylindre et en orange, l'aperçu du résultat.

Options disponibles:

Inverser déroulage :

Cette option permet d'inverser le déroulage par rapport à l'axe de destination.

Tolérances :

Cylindricité : vérifie la cylindricité des géométries sélectionnés.

Reconstruction des arcs : permet de reconnaître les arcs lors de la création du profil résultat.
