Intersection multiple

Cette commande permet de créer les profils d’intersection entre une forme ou un lot de faces et des plans parallèles.

Les profils ainsi créés pourront être utilisés pour définir une forme avec la commande Surface > Reparamétrage…

Étapes de création / Utilisation :

Choisissez la commande Esquisse 3D > Opérations > Intersection multiple... à partir du menu déroulant.

Sélectionnez la forme ou le lot de faces à intersecter.
Sélectionnez le mode de définition des plans des sections (plans parallèles ou à partir de profils guide).
Définissez le mode sélectionné (profils, nombre de points, distribution, ...).
Validez.

Options disponibles:

Plans parallèles et profils guide :

Cette zone permet de définir le nombre de sections et la règle de construction des plans de section.

Plans parallèles : construction de sections à plans parallèles ou sections radiales.
Entrez le nombre de points (équivalent au nombre de sections).
Spécifiez si la distribution est faite dans une direction (sections à plans parallèles) ou autour d'un axe (sections radiales).
Donnez la direction ou l'axe.


Distribution dans une direction	Distribution autour d'un axe

Le profil guide n'est pas limité à la partie utile des faces sélectionnées.

Dans le cas d'une distribution autour d'un axe, le nombre de sections est calculé à 360°. Il peut donc en résulter une superposition des plans et une superposition des sections.

Distribution de 10 points autour d'un axe

Les sections 7, 8, 9 et 10 sont superposées aux 2, 3, 4 et 5

Pour limiter la répartition des sections sur la face sélectionnée, utilisez l'option Extrémité des profils guide (voir plus bas).

Profils guide avec points à créer :
Sélectionnez le ou les profils guide en veillant à ce que les sens de parcours soient identiques.
Entrez le nombre de points (équivalent au nombre de sections).
Spécifiez le mode de distribution (ces modes sont identiques à ceux disponible dans le semis sur profil). Il peut être selon la longueur du profil (tous les points seront éloignés d'une distance identique selon la longueur curviligne), dans une direction (tous les points seront éloignés d'une distance identique en projection sur une direction donnée) ou autour d'un axe (tous les points seront éloignés d'un angle identique autour d'un axe donné). Cette dernière distribution est disponible en mode Un profil guide uniquement.

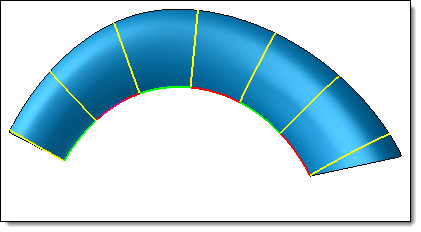

Distribution selon la longueur

Les longueurs curvilignes (profils verts et rouges) entre chaque section sont identiques

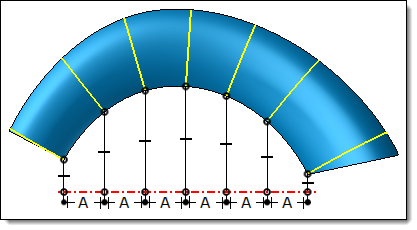

Distribution dans une direction

Les longueurs entre chaque point projeté sont identiques

Donnez la direction ou l'axe.
Utiliser la tangente comme normale des plans : option disponible avec le mode Un profil guide uniquement. Avec ce mode, pour calculer la normal au plan de la section TopSolid prend la tangente au profil guide sur chacun des points. En décochant cette option, cette normale peut être remplacée par une direction identique pour tous les points. Dans ce cas, sélectionnez la direction fixe.

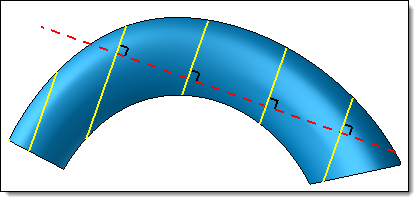

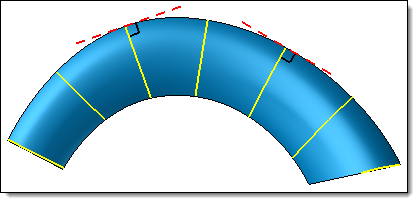

Avec option, TopSolid utilise la tangente au profil guide sur chacun des points (le profil guide utilisé est l'arête extérieure de la forme)	Sans l'option, toutes les section sont normales au profil utilisé comme direction fixe (ici le profil pointillé rouge)

Profils guide avec points pré-existants : les points pré-existants permettent de contrôler et éventuellement modifier la position exacte de chaque section.
Sélectionnez le ou les profils guide en veillant à ce que les sens de parcours soient identiques.
Sélectionnez les points sur le profil (équivalent au nombre de sections). Ces points peuvent être des points explicites, des points sériels ou un semis sur profil.
Utiliser la tangente comme normale des plans : option disponible avec le mode Un profil guide uniquement. Avec ce mode, pour calculer la normal au plan de la section TopSolid prend la tangente au profil sur chacun des points. En décochant cette option, cette normale peut être remplacée par une direction identique pour tous les points. Dans ce cas, sélectionnez la direction fixe.

Extrémités des profils guides :

Si l'intersection multiple est créée avec le premier mode Points créés, alors il est possible de limiter le(s) profils guide entre 2 points pour travailler dans une zone précise sans construction préliminaire. Il est possible d'utiliser un seul point de limitation (premier ou second) ou les deux.

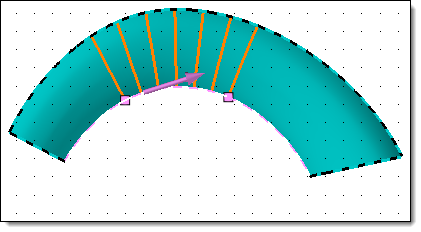

Exemple de limitation entre 2 points

Extension :

Raccords :

L’intersection d’un plan avec une liste de faces peut produire un ou plusieurs profils disjoints, si les faces sont trouées ou si les faces forment un ensemble globalement non convexe.
Ces options permettent de rassembler les profils en les joignant par une ligne ou une spline tangente.


Exemple de sections interrompues par un perçage avec le mode Garder une seule partie	Utilisation du mode Raccorder avec une ligne	Utilisation du mode Raccorder avec une spline

Les sections doivent passer par le profil :

Cette option permet de garder uniquement les sections passant par le profil. Cette opération est particulièrement utile lorsqu'on travaille avec un profil guide fermé.

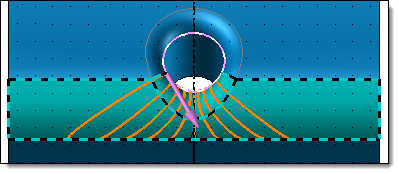

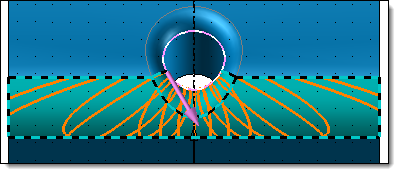

Sans l'option, toutes les sections résultat de l'intersection des plans du profil et des faces sont créées	Avec l'option, TopSolid ne conserve que celles passant par le profil

Fermer les sections ouvertes :

Les sections ouvertes seront fermées par ajout d'une spline tangente.

Etendre les sections au début / à la fin :

Les sections peuvent être prolongées à chaque extrémité d'une valeur donnée.

Courbure : le rayon de courbure est constant.
Tangence : le segment est tangent à la section.
Exacte : l'extension suit l'évolution probable de la section en fonction des ses derniers points.

Limitation :

Il est possible de limiter les sections par des surfaces au début, à la fin ou de chaque côté. Ceci dans le but de contrôler la surface reparamétrée.

Options avancées :

Tolérance entre faces :

Cette tolérance permet de travailler avec des faces qui ne sont pas parfaitement jointives. Il faut que les arêtes ne soient pas plus éloignées que la tolérance donnée.

Lisser les sections :

Pour obtenir un gabarit lisse, les sections peuvent être lissées, interpolées par un nombre de points identique pour toutes. Ce lissage est fait par défaut.
TopSolid calcule automatiquement le nombre de points, mais l’utilisateur peut le modifier ici en désactivant l'option Calculer automatiquement le nombre de points d'interpolation.

Supprimer des sections :

Selon la configuration des faces et des profils guide, les sections du début et de la fin peuvent être trop courtes ou gênantes pour créer un gabarit.

Il est possible de saisir un nombre de sections à supprimer à chaque extrémité.

Modifications / Informations complémentaires :

L'élément ainsi créé est une opération, sa mise à jour est effectuée après la résolution de l'esquisse.

Cet élément n'est donc pas visible lors de l'édition de l'esquisse et il ne peut pas être limité par un élément de l'esquisse ni servir de limitation à un élément de l'esquisse.

Origine des profils : lorsqu'on travaille avec des profils fermés, il est important de veiller à ce que la position des origines soit cohérente sur les deux profiles. Sans quoi la correspondance entre les points pourrait aboutir à un résultat non exploitable. Pour modifier l'origine des profils, utilisez l'opération d'esquisse 3D Origine et orientation de profils.

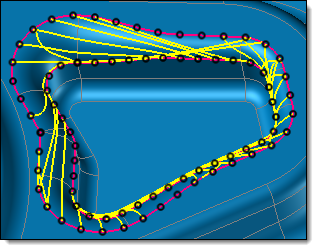

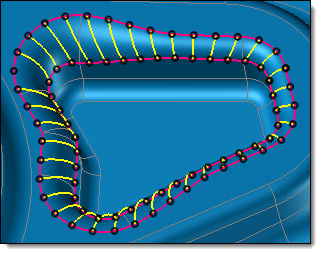

Sans modification de l'origine des profils	Après correction des origines

Modification des sections générées : il est possible de modifier ou de supprimer des sections pour être en mesure de créer une forme, en ajoutant des opérations d’esquisse 3D (Prolongement, Limitation ou Suppression de segments). Ces opérations travaillent sur un profil en mémorisant son rang dans le lot de profils (si on modifie le nombre de sections, les opérations ajoutées peuvent ne pas se faire à l’endroit attendu).

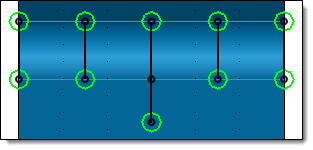

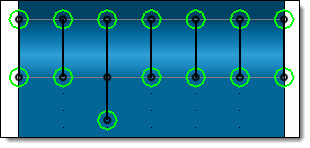

Intersection avec 5 points

Prolongement du profil milieu (troisième profil)

Modification du nombre de points pour utiliser 7 sections

Le prolongement se fait toujours sur le troisième profil (qui n'est plus le profil milieu)

Lissage des profils modifiés : il est important de lisser les profils modifiés avec le même nombre de points que dans l'opération Intersection multiple.
