Reparamétrage

Cette commande permet de créer une surface à partir d’un lot de profils et éventuellement de profils guide et de points de passage.

Ce type de construction de surface est un gain de temps pour des utilisations comme surface guide dans l'usinage.

Étapes de création / Utilisation :

Choisissez la commande Surface > Reparamétrage... à partir du menu déroulant.

Sélectionnez les profils de passage.
Ajoutez éventuellement des profils guide pour contraindre les points de passage
Validez.

Les profils peuvent être issus d'une esquisse, d'un segment d'une esquisse, d'une arête ou du résultat d'une Intersection multiple.

A la sélection de chacun des profils, une flèche apparaît sur chacun d'entre eux indiquant le sens de parcours du profil. Ce sens doit être identique sur chaque profil.

Lors de l'utilisation d'une intersection multiple comme profils, TopSolid n'affiche pas ce sens de parcours sur tous les profils. On ne peut donc pas contrôler qu'il est identique pour tous. Cependant, si la commande est en erreur suite à la sélection des profils, vous pouvez éclater l'intersection multiple et ainsi vérifier ce sens de parcours sur chacun des profils (pour cela faites un bouton droit sur l'intersection multiple contenue dans le champ Profils et sélectionnez Eclater).

Si les sens de parcours diffèrent (possible lors de courbure importante), vous pouvez :

Modifier manuellement le sens sur les profils concernés.
Annuler la création de la forme et augmenter le nombre de points de l'intersection multiple. En effet, le sens de parcours d'un profil est calculé par rapport au profil précédent, en augmentant ce nombre les profils seront plus rapprochés les uns des autres optimisant le calcul du sens de parcours sur les profils.

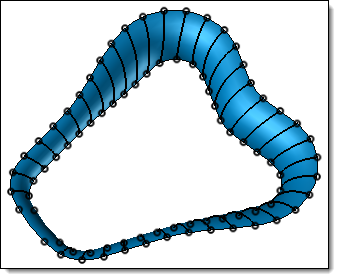

Après avoir éclaté l'intersection multiple on peut voir que le sens s'inverse entre le profil 1 et 2

Options disponibles:

Fermé :

Cette option permet de créer un gabarit périodique; c'est à dire qui revient sur lui-même. TopSolid relie la première et la dernière section en s'appuyant sur la courbure des extrémités.


Sans l'option	Avec l'option

Premier point / Dernier point :

Ces options permettent de construire une forme dont les extrémités se terminent sur un point.


Sans l'option	Avec l'option

Synchronisation des profils / Synchronisation des guides :

La synchronisation correspond à la façon dont TopSolid fait correspondre les sections entre elles.

Libre : Ce mode essaie d'adapter au mieux le balayage entre les sections en utilisant un mélange des différentes méthodes.

Curviligne : Lorsque vous utilisez la synchronisation curviligne pour le balayage, cela signifie, que lors de la création de la forme, le balayage sur les courbes se fait proportionnellement à la longueur de chacune.

Paramétrage : Lorsque vous utilisez la synchronisation paramétrique pour le balayage, cela signifie, que lors de la création de la forme, le logiciel essaie de faire correspondre le paramétrage naturel des sections.

Exemple:

L'étendue paramétrique d'une ligne est [0;1] (longueur)

L'étendue paramétrique d'un cercle est [0;360] (angle)

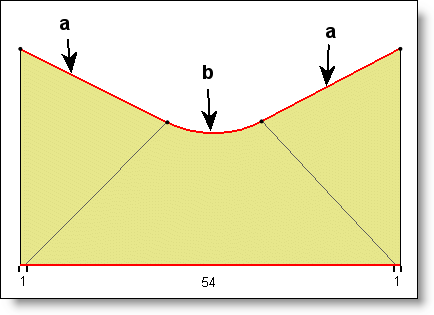

a: Ligne : étendue paramétrique [0;1]

b: Arc : étendue paramétrique [0;54]

En mode curviligne et paramétrage les arêtes de la surface obtenue sont crées par approximation sous forme de BSpline (courbe), en suivant soit l’abscisse curviligne soit le paramétrage des profils de référence.

En mode libre Top,Solid n'utilise pas l’approximation en BSpline afin que la simplification (option avancée du Reparamétrage) donne de meilleurs résultats.

Seules exceptions où l'approximation est utilisée tout de même en mode libre:

- dans la correspondance Profil/Profil si le nombre de segments des profils est différent.
- dans la correspondance Point/Point si le nombre de segments entre les points consécutifs est différent.

Surfacique :

Si les profils de passage sont fermés, la forme créée pourra être un solide (option non cochée).

En utilisant cette option, la forme restera surfacique et ouverte à ses extrémités.

Profils guide :

Les profils guides permettent de contraindre la forme gabarit à évoluer le long de ces profils entre les sections.

Les sens de parcours sur ces profils doivent être identiques.

Longueur d'extension au début / à la fin :

Cette option permet d'étendre les bords de la forme à ses extrémités.

Saisissez la valeur de prolongement manuellement.

Correspondance :

Les différents types de correspondance sont les suivants :

Profil à profil : Lors de la création de la forme, le logiciel fait correspondre globalement les profils en fonction de leurs paramétrage de construction (Ex: le tracé d'un cercle est paramétré par un angle). C'est le mode par défaut; il donne la plus part du temps des résultats satisfaisants.

Segment à segment : Lors de la création de la forme, le logiciel essaie de faire correspondre les segments de chacun des profils deux à deux. Le résultat donne une surface pour chaque couple de segments. Cette option n'est donc valable que lorsque les profils ont un nombre identique de segments.

Dans la correspondance Profil à profil, si on donne des courbes guides, la synchronisation sera appliquée par morceaux (par intersection des courbes guides avec les profils définissant les points de correspondance).
Dans la correspondance Segment à segment, l'utilisateur devra s'assurer que les courbes guides n'intersectent pas la correspondance.

Division des faces :

	Division des faces minimale. Ce mode permet de lisser la section et le chemin afin d'obtenir le minimum de face sur la forme résultante.
	Division des faces en colonnes, suivant les segments de la section. Seul le chemin est lissé afin d'obtenir des faces pour chaque segment de la section.
	Division des faces en grille, suivant les segments de la section et du chemin. Aucun lissage n'est effectuée et on obtient un quadrillage de face généré par les segments de la section et du chemin.

Amplitude des dérivées :

Cette option permet de lisser ou non l’amplitude des dérivées entre les profils.

Mode unique : l’amplitude des dérivée est unique.

Mode lisse : l’amplitude des dérivées est lissée entre les profils, ce qui permet d’obtenir un résultat plus esthétique.

Simplifier géométries :

Cette option permet de simplifier la géométrie de certaines surfaces.

Par défaut, les surfaces issues de cette commande sont des surfaces b-spline. Grâce à cette option, en fonction des profils dont sont issus les surfaces, certaines pourront être simplifiées en surfaces planes, cylindriques ou coniques.
