Dépouille
|
Dépouille |
Cette commande permet de créer des dépouilles sur des faces d'une forme
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Forme >
Dépouille... à partir du menu déroulant.
Saisissez l'angle de dépouille.
Choisissez le mode de création de la dépouille.
|
Avec plan de référence |
|
Avec ligne de joint |
|
Sur isoclines |
|
Avec décrochement |
En fonction du mode de création choisi, vous devrez définir:
soit le plan de référence et les faces à dépouiller.
soit la direction de référence et les arêtes de la ligne de joint.
soit la direction de dépouille et les faces à dépouiller.
Options disponibles:
Dépouille
:
|
En mode Plan de référence
Plan: Sélectionnez le plan par rapport auquel la dépouille est réalisée. La flèche bleue indique la direction de référence de l'angle.
Face: Sélectionnez les faces sur lesquelles la dépouille va être appliquée. |
Dépouille
:
|
En mode Ligne de joint
Direction: C'est la direction de référence pour la mesure de l'angle de dépouille. Autrement dit, cela peut représenter la direction de démoulage de la pièce.
Lignes de joint: ajoutez dans cette liste les arêtes autour desquelles les faces vont "pivoter" pour générer la dépouille. En cliquant sur le petit icône dans la colonne "inverser", c'est la face de l'autre coté de l'arête qui sera traitée.
|
Dépouille
:
|
En mode Sur isoclines. Dans ce mode, les congés sont entre la face fixe (indiquant la direction) et les faces à dépouiller sont à sélectionner.
Faces: Sélectionnez les faces sur lesquelles la dépouille va être appliquée.
Mode de décrochement:
Reconstruire les congés: Cette option est à cocher si les faces à dépouiller ont des congés. |
Dépouille
:
|

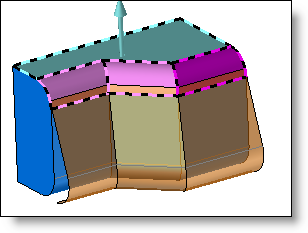

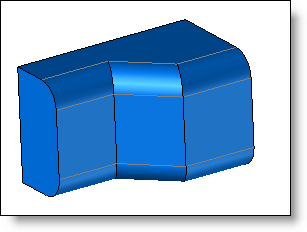

Le mode Avec décrochement permet de faire des dépouilles avec un décrochement par rapport à des arêtes. La face dépouillée ne sera pas partagée suivant les arêtes fixes, mais un décrochement va apparaître au niveau des arêtes.
Faces: Sélectionnez les faces sur lesquelles la dépouille va être appliquée.
Arêtes de décrochement: Sélectionnez l'arête fixe (dans le cas d'une polyligne, toutes les arêtes doivent être sélectionnées).
|
Faces spéciales :
|
Option spécifique au mode
Cette option vous permet d'attribuer des angles de dépouille spécifiques pour certaines faces. Sélectionnez les faces pour les ajouter dans la liste et modifier l'angle de dépouille dans la liste. |
Options avancées :
|
Arête de bord lisse: Si les faces dépouillées possèdent des arêtes latérales lisses (tangence avec une autre face), une face latérale est crée pour permettre de créer la dépouille.
Arête lisse: Dans le cas de deux faces tangentes dépouillées avec des angles différents, cette option crée une face latérale au niveau de l'arête de tangence.

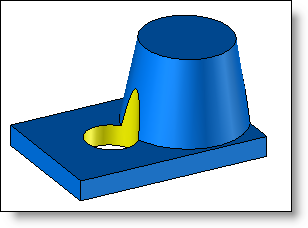

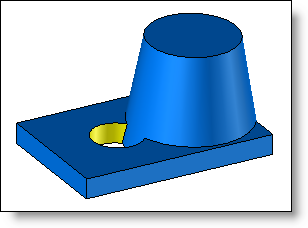

Mode d'extension : Le mode permet de choisir le comportement de la dépouille par rapport à une autre géométrie à proximité comme par exemple un trou.
|
