Limitation
et épaississement |

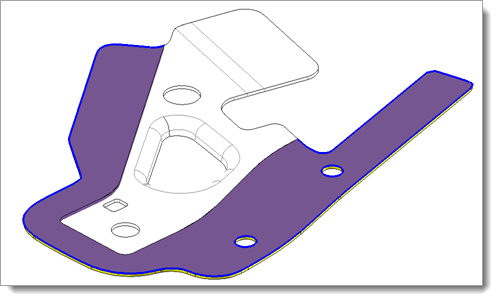

Cette commande permet de limiter une surface
par une esquisse et d'épaissir ensuite cette surface limitée. Elle est
complémentaire de la commande Mise
à plat de déformation, elle permettra de créer la partie à plat de
la forme à mettre en bande.
Étapes de création
/ Utilisation :
Cliquez sur l'icône
ou choisissez la commande Bande >
Limitation et épaississement... à partir du menu déroulant.
Sélectionnez la surface
à modifier.
Et choisissez l'esquisse
de limitation.
Donnez l'épaisseur de la
nouvelle forme.
Validez
.
Options disponibles:
|
Forme à modifier : Sélectionnez
la surface à limiter et à épaissir. Section : Cette
section servira à limiter la surface. Il est possible de créer
une nouvelle esquisse 2D à la volée  , mais le plus souvent, on utilise
une esquisse de mise à plat de déformation, produite par la
commande Mise
à plat de déformation. Arêtes communes :
Lors de l'épaississement de la surface limitée, les faces
latérales correspondant aux arêtes sélectionnées dans cette
zone ne seront pas créées. Ainsi la forme peut directement
être unie à la partie conservée après Séparation
de parties.
De plus, ces arêtes permettront
d'identifier le côté à garder pour la surface limitée.
Épaisseur : Cette
option permet de choisir l'épaisseur à appliquer sur la nouvelle
forme. Inverser : Cette
option permet d'inverser le côté d'application de l'épaississement
par rapport à la direction choisie. Direction : Cette
option permet de choisir la direction de limitation. Par défaut
elle est orthogonale à la surface. |
