Séparation de parties





Liens / Vidéos :





Cette commande permet de séparer la forme à mettre en bande en deux ou trois parties. Il sera ainsi possible d'isoler les zones de transition qui ne peuvent pas être traitées par dépliage.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Bande > Séparation de parties... à partir du menu déroulant.



  1. Sélectionnez la face du coté à conserver.

  2. Définissez les zones à séparer en sélectionnant leurs arêtes frontières.

  3. Appliquez ou non une transformation aux zones crées.

  4. Validez .







  • Si une partie de la forme est supprimée, celle-ci devient une surface. Les arêtes frontières sélectionnées correspondent aux arêtes de bord de la forme modifiée.





Options disponibles:





  • Face du coté à conserver : Permet de déterminer le coté de la forme à mettre en bande qui sera conservée.

  • Arêtes frontières :

    Cette option permet de sélectionner les arêtes frontière entre la zone à conserver le la forme à mettre en bande et la zone à séparer.

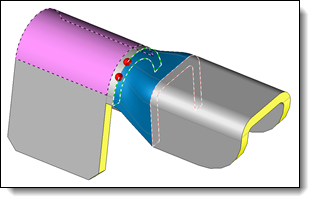

    Les arêtes frontières doivent définir une boucle fermée, permettant de séparer la forme en deux. Si la boucle est ouverte, des boules rouges identifient les ouvertures.



    Afin d'aider la sélection, l'application ajoute automatiquement les arêtes opposées à la sélection,de même que les arêtes latérales présentes.

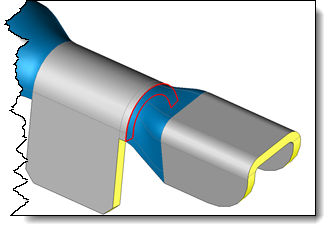

    Chemin d'arêtes frontière ouvert

  • Supprimer les parties isolées :
    Cette option n'est disponible que dans le cas où une seule zone a été isolée sur la forme. Celle-ci peut alors être supprimée.





  • Conserver seulement le côté sélectionné :

Cette option permet de ne garder qu'un côté de la zone isolée sur la forme à mettre en bande. Le côté choisi est donnée par la face sélectionnée du côté à conserver.





  • Arêtes frontières de zone secondaire :
    Il est possible de déterminer une deuxième zone isolée. Dans ce cas, une deuxième forme est créée et la zone intermédiaire est supprimée.

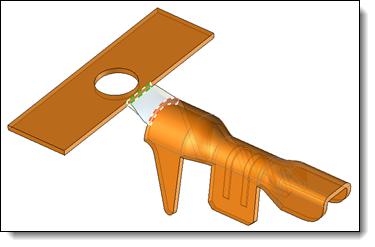

  •  Transformation : Il est possible d'appliquer une transformation à la deuxième zone isolée. Toutes les  transformation "classiques" sont disponibles. Cependant, la Transformation mise à plat de profil est spécialement prévue pour cette commande.
