Transformation mise à plat de profil





Liens / Vidéos :





Cette commande permet de définir la transformation correspondant à la longueur d'un profil, reportée à plat. Cette transformation sera le plus souvent utilisée dans la commande Séparation de parties, afin de traiter les plis toriques, ou les plis non strictement cylindriques.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Bande > Transformation mise à plat de profil... à partir du menu déroulant.

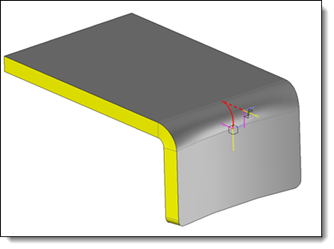

  1. Sélectionnez ou créer le profil à mettre à plat.

  2. Choisissez s'il faut ou pas, tenir compte de l'épaisseur de la pièce.

  3. Il est possible d'ajouter un facteur de correction à la longueur calculée.

  4. Validez .

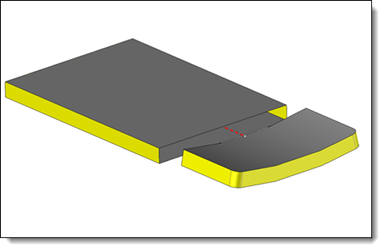

La pièce est mise à plat, en utilisant la commande Séparation de parties, avec une transformation Mise à plat de profil.



Options disponibles:





Deux modes de création sont disponibles :

  • Profil : Ce mode permet de choisir un profil existant. La flèche de direction sur le profil permet alors de choisir quel est le côté fixe.

  • Intersection de faces : Ce mode permet de créer "à la volée" un profil intersection:

    • Arête d'intersection : Elle détermine le plan normal sur lequel le profil sera mis à plat.

    • Point d'intersection : C'est le point origine du profil qui sera calculé.

    • Faces d'intersections : Sélectionnez les faces à considérer pour la définition du profil.




  • Avec épaisseur : Cette option permet de tenir compte de l'épaisseur de la pièce, en décalant le profil créé ou sélectionné:

    • Épaisseur : Permet de donner la valeur de l'épaisseur à prendre en compte.

    • Inverser : Cette option permet de choisir le côté de l'épaisseur à ajouter en fonction du profil sélectionné.

    • Facteur de décalage : Afin de tenir de la fibre neutre, le profil sera décalé de la valeur de l'épaisseur, corrigée par le facteur de décalage choisi.

    • Correction : Il est possible d'ajouter ou de soustraire une valeur de correction à la longueur de dépliage obtenue.
