Soudure d'angle

Cette commande permet de créer une soudure d'angle dans un assemblage.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Modélisation > Soudure d'angle... à partir du menu déroulant.

Pour pouvoir utiliser les soudures d'angle, il faut impérativement avoir référencé les bibliothèques nécessaires au projet. Ce référencement se fait par la commande Ajouter référence en contextuel sur l'icône Références dans l'arbre des projets.

Choisissez un type de cordon de soudure d'angle dans la liste déroulante.
Saisissez la hauteur du cordon de soudure.
Sélectionnez le premier lot de faces. Toutes les faces sélectionnées doivent être du même coté du cordon.
Sélectionnez le second lot de faces. Toutes les faces sélectionnées doivent être du même coté du cordon
Cochez Limitation par les faces voisines pour limiter les extrémités du cordon par les faces voisines sinon
Saisissez la valeur de retrait en bout.
Saisissez la valeur de retrait à la jointure.

La limitation par faces voisines ne supportent que les faces planes.

Pour cumuler la limitation par faces voisines d'un coté et un retrait en bout de l'autre, il faut modifier localement le cordon.

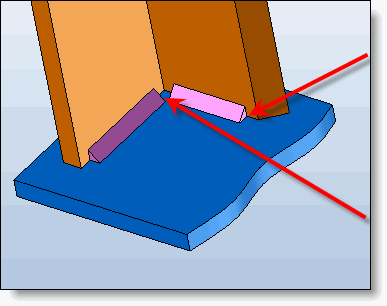

Retrait en bout

Retrait à la jointure

Soudure d'angle

Options :

Matériau : Pour spécifier un matériau spécifique pour le cordon de soudure, il faut ouvrir un document matériau. Il sera alors disponible dans la liste déroulante.

Soudure sur le chantier : Cette information sera récupérée automatiquement lors de la mise en plan en utilisant la commande Symbole de soudure et en cochant son option Symbole automatique de soudure.

Modifications / Informations complémentaires :

Pour modifier le type de cordon, les faces, les retraits, utilisez la commande contextuelle Editer.
