Verdickt
|
|
Verdickt |
Dieser Befehl ermöglicht die Verdickung eines offenen Profils, mit einem zentrierten, einem einseitigen oder beidseitigen Modus. Endpunktverbindungen können auch verwaltet werden.
Erstellungsphasen / Verwendung:
Klicken Sie auf das Symbol , oder wählen Sie aus dem Dropdown-Menü den Befehl 2D-Skizze > Weitere Änderungen > Verdickt.... Wählen Sie in einem Entwurfsdokument aus dem Dropdown-Menü den Befehl Skizze > Weitere Änderungen > Verdickt....
Wählen Sie das Profil aus, das verdickt werden soll.
Das ausgewählte Profil wird in ein Konstruktionsprofil umgewandelt, wenn die Option Konstruktion aktiviert wurde.
Wählen Sie den Versatztyp aus.
|
|
Die Dicke wird auf beide Seiten des Referenzprofils verteilt.
|
|
|
Die Dicke wird auf eine Seite des Referenzprofils verteilt.
|
|
|
Die Dicke wird auf beide Seiten des Referenzprofils verteilt.
|
Wählen Sie die Endpunktverbindung aus:
Außenbogen:
|
Der Mittelpunkt von Endpunktbögen stimmt mit dem Endpunkt des Referenzprofils überein. |
|
Innenbogen:
|
Der Bogen stimmt mit dem Endpunkt des Referenzprofils überein. |
|
Linien:
|
Linien sind senkrecht zum Referenzprofil und stimmen mit dem Endpunkt des Referenzprofils überein. |
|
Bestätigen Sie durch Klicken auf
.
|
|
Wenn das Profil geschlossen ist, verwenden Sie den Befehl Parallel. |
|
|
|

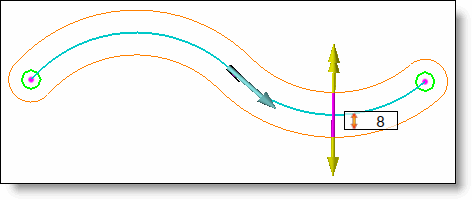

Beispiel für die Erstellung eines verdickten Profils. (In Blau: Referenzprofil, in Orange: das verdickte Profil mit zentriertem Modus). |
Änderungen / Zusätzliche Informationen:
Das Ergebnis dieses verdickten Profils ist eine Kontur. Es ist nicht möglich, dieses Ergebnis nach einer Prüfung zu ändern. Sie müssen die Skizze bearbeiten und Elemente löschen. Wenn das verdickte Profil durch Bearbeitung assoziativ und so modifizierbar sein muss, müssen Sie den Befehl Verdickt verwenden.
