Trennflächen - Eben





Links/Videos :





Mit diesem Befehl können Trennflächen vom Typ Eben erstellt werden ("flache" Form).



Erstellungsphasen / Verwendung:



  1. Wählen Sie die Startkante der Fläche.
  2. Wählen Sie bei Bedarf die Endkante.
  3. Ändern Sie die Zusatzoptionen (siehe Kapitel "Verfügbare Optionen" für Details)
  4. Bestätigen Sie





Verfügbare Optionen:





  • Start-/Endkanten:

Es ist möglich, nur die Startkante oder beides auszuwählen.

Sie können die Richtung dieser zwei Kanten umkehren, wenn die Software sie nicht automatisch erkennt.



  • Nur Trennkanten: Ein Filter ermöglicht es, nur die Trennkanten auszuwählen. Wenn das Kontrollkäschen aktiviert wird, können Sie keine Kanten des Bauteils mehr auswählen.

  • Auf alle zu teilenden Formen anwenden:  Mit dieser Option können Sie eine planare Fläche "um" mehrere in einer einzelnen Operation zu teilende Formen herum erstellen.

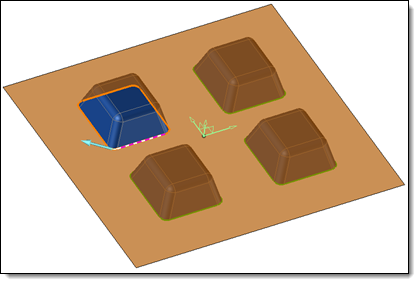

Planare Oberfläche, ohne die Option.

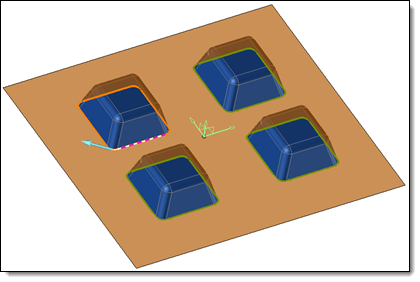

Planare Oberfläche mit Auf alle zu teilenden Formen anwenden.





  • Form-Koordinatensystem:

TopSolid'Split erkennt automatisch das zuvor definierte Öffnungs-Koordinatensystem. Sie können jedoch ein anderes auswählen oder es bei Nichtvorhandensein "von Grund auf neu" erstellen . Bei Bedarf ist eine Umkehrung möglich.



  • Richtung:



    • Automatisch: Entsprechend dem ausgewählten Form-Koordinatensystem und der Topologie der Zu teilenden Form erkennt TopSolid'Split automatisch die Richtung, die für die Verlängerung der Leitkanten zu verwenden ist.

    • Manuell: Sie geben die Formachse für die Erstellung der Verlängerung an. Wenn erforderlich, erstellen Sie sie "von Grund auf neu" . Bei Bedarf ist eine Umkehrung möglich.



  • Grenze:



Wählen Sie die Grenze Ihrer zukünftigen Verlängerung aus (d. h. das Element, anhand dessen die Flächenlänge bestimmt wird):

    • Länge:  Legen Sie die Länge der Fläche fest.

    • Punkt: Sie wählen einen Punkt aus, der das "Ende" der Trennfläche darstellt. Wenn dieser Punkt nicht existiert, erstellen Sie ihn "von Grund auf neu" .

    • Formblockebene: Die Software "beendet" für Sie die Trennfläche auf Entwerfen externer Ebenen Ihres Rohteils.

    • Ebene: Sie wählen eine Ebene aus, die die Trennfläche "beendet". Wenn diese Ebene nicht existiert, erstellen Sie sie "von Grund auf neu" .



  • End- und Starterweiterungsmodus:



Sie können den Starterweiterungsmodus und den Enderweiterungsmodus mit mehreren Methoden verwalten:

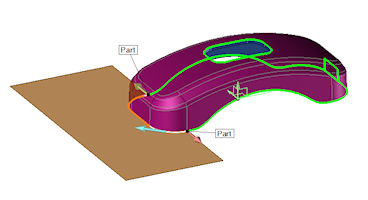

  • Bauteil

TopSolid'Split analysiert den Kantenpfad, die Bauteiltopologie an ihren Endpunkten, das Form-Koordinatensystem und "sucht" die automatische Verlängerungsrichtung.

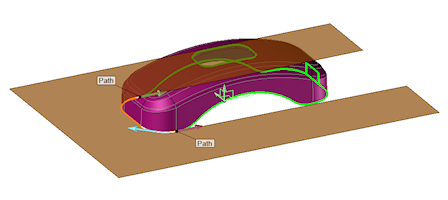

  • Pfad

TopSolid'Split verlängert den zuvor ausgewählten Kantenpfad, um die ebene Fläche zu trimmen:

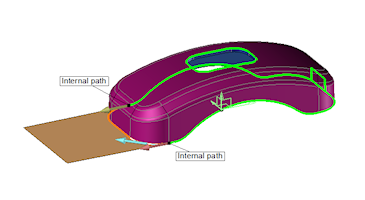

  • Innenpfad

TopSolid'Split wählt den zuvor ausgewählten Kantenpfad aus, und trimmt entsprechend den Komplementärrichtungen.

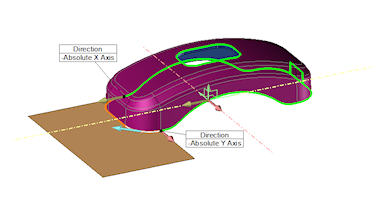

  • Richtung

Sie legen manuell eine Richtung fest, Wenn die gewünschte Richtung nicht existiert, erstellen Sie sie "von Grund auf neu" :





Die "grafischen Anfasser" der verschiedenen Verlängerungsmodi können auf dem Bildschirm ausgewählt werden und ermöglichen die Änderung des Modus.











  • Passung:

Ermöglicht die Verwaltung der "annehmbaren" Toleranz zwischen zwei Flächen.



  • Glätten:

Ermöglicht die Verwaltung der "annehmbaren" Winkeltoleranz zwischen zwei Flächen, um eine automatische Glättung durchzuführen.
