Trennflächen - Verlängerung





Links/Videos :





Mit diesem Befehl können verlängerte Trennflächen erstellt werden ("extrudierte" Form).



Erstellungsphasen / Verwendung:



  1. Wählen Sie die Startkante der Fläche.
  2. Wählen Sie bei Bedarf die Endkante.
  3. Ändern Sie die Zusatzoptionen (siehe Kapitel "Verfügbare Optionen" für Details)
  4. Bestätigen Sie





Verfügbare Optionen:





  • Start-/Endkanten:

Es ist möglich, nur die Startkante oder beides auszuwählen.

Sie können die Richtung dieser zwei Kanten umkehren, wenn die Software sie nicht automatisch erkennt.



  • Nur Trennkanten:

Ein Filter ermöglicht es, nur die Trennkanten auszuwählen. Wenn das Kontrollkäschen aktiviert wird, können Sie keine Kanten des Bauteils mehr auswählen.







  • Form-Koordinatensystem:

TopSolid'Split erkennt automatisch das zuvor definierte Öffnungs-Koordinatensystem. Sie können jedoch ein anderes auswählen oder es bei Nichtvorhandensein "von Grund auf neu" erstellen . Bei Bedarf ist eine Umkehrung möglich .



  • Richtung:



    • Automatisch: Entsprechend dem ausgewählten Form-Koordinatensystem und der Topologie der Zu teilenden Form erkennt TopSolid'Split automatisch die Richtung, die für die Verlängerung der Leitkanten zu verwenden ist.

    • Manuell: Sie geben die Formachse für die Erstellung der Verlängerung an. Wenn erforderlich, erstellen Sie sie "von Grund auf neu" . Bei Bedarf ist eine Umkehrung möglich .



  • Grenze:



Wählen Sie die Grenze Ihrer zukünftigen Verlängerung aus (d. h. das Element, anhand dessen die Flächenlänge bestimmt wird):

    • Länge:  Legen Sie die Länge der Fläche fest.

    • Punkt: Sie wählen einen Punkt aus, der das "Ende" der Trennfläche darstellt. Wenn dieser Punkt nicht existiert, erstellen Sie ihn "von Grund auf neu" .

    • Formblockebene: Die Software "beendet" für Sie die Trennfläche auf Entwerfen externer Ebenen Ihres Rohteils.

    • Ebene: Sie wählen eine Ebene aus, die die Trennfläche "beendet". Wenn diese Ebene nicht existiert, erstellen Sie sie "von Grund auf neu" .



  • Schräge:

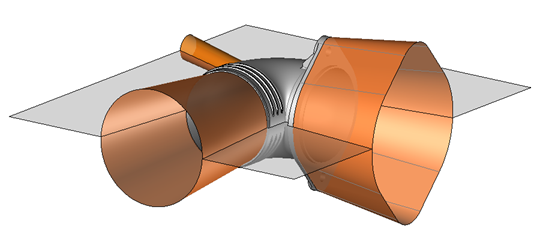

Diese Option ermöglicht das Hinzufügen einer Entformungsschräge auf der resultierenden Fläche. Diese Schräge wird auf die gesamte Kantenbahn angewendet.

  • Seitliche Verlängerung



Sie können die Erstellung von Seitlicher Erweiterung am Start und Ende aktivieren.



Ohne seitliche Erweiterung Anfang/Ende

Mit Lateraler Erweiterung Start / Ende im Ebenen-Modus

Mit Lateraler Erweiterung Start / Ende im Tangenten -Modus

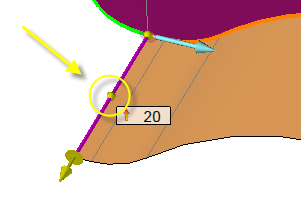

"Gelbe Anfasser", die im Grafikbereich ausgewählt werden können, stehen zur Verfügung und entsprechen der Dialogfeldeinstellung.













  • Passung:

Ermöglicht die Verwaltung der "annehmbaren" Toleranz zwischen zwei Flächen.



  • Glätten:

Ermöglicht die Verwaltung der "annehmbaren" Winkeltoleranz zwischen zwei Flächen, um eine automatische Glättung durchzuführen.
