Unterkomponenten

Wenn eine Komponente aus mehreren Bauteilen besteht, die als Unterkomponenten definiert wurden, können Sie in diesem Fenster die Familie, den Code und/oder den Steuerparameter dieser Unterkomponenten ändern.

Erstellungsphasen / Verwendung:

Klicken Sie während der Einbeziehung oder Bearbeitung einer Familie auf die Schaltfläche Unterkomponenten.

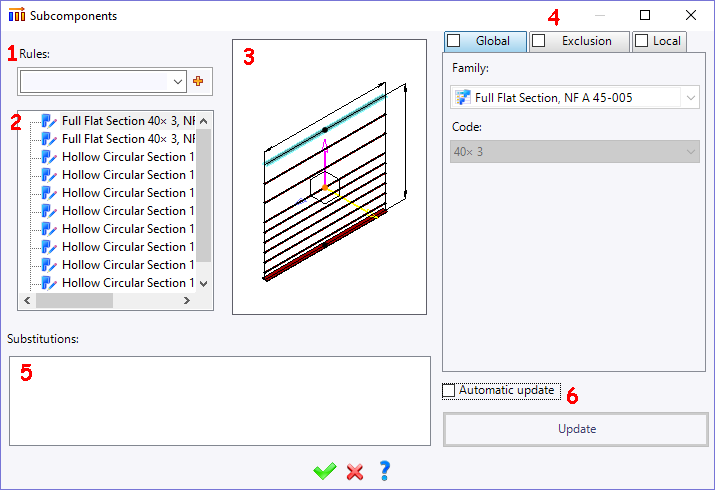

Verfügbare Optionen:

1 - Regeln:

- Wenn Ersetzungen erwartet werden, können Sie auch Ersetzungsregeln erstellen, um zu definieren, wie eine Komponente ersetzt wird. Sie kann zum Beispiel verwendet werden, um alle Komponenten eines bestimmten Typs in einer einzigen Aktion zu ersetzen (beispielsweise alle Türgriffe einer Maschine.

- Sie müssen lediglich eine Regel in diesem Menü auswählen, die berücksichtigt werden soll.

- Eine globale Ersetzung hat Vorrang vor Regeln. Sie müssen eine globale Ersetzung entfernen, damit die Regel berücksichtigt wird.

2 - Liste der Unterkomponenten:

Hier werden alle Unterkomponenten aufgelistet.

Wenn eine Unterkomponente in dieser Liste ausgewählt wird, wird sie zudem im Vorschaubereich hervorgehoben.

3 - Vorschau:

In diesem Bereich wird die vollständige Komponente angezeigt.
Es ist möglich, Unterkomponenten direkt in dieser Grafikvorschau auszuwählen.

Auf diesen drei Registerkarten können Sie die Ersetzungen definieren, die auf die aktuell ausgewählte Unterkomponente angewendet werden sollen:

Global: Die Option "Global" ermöglicht die Anwendung von Änderungen auf alle Bauteile/Unterbaugruppen, die mit dem ausgewählten Element identisch und für die Unterkomponente verfügbar sind.

Ermöglicht das Ersetzen der Familie, des Codes und/oder von Steuerparametern.

Ausschluss: Wenn eine globale Änderung angewendet wird, können Sie auf dieser Registerkarte angeben, dass die globale Änderung nicht auf die ausgewählten Elemente angewendet werden soll.
Lokal: Diese Registerkarte ermöglicht das Ändern nur des ausgewählten Elements, ohne dass andere Bauteile/Baugruppen, die mit dem ausgewählten Element identisch sind, ebenfalls geändert werden.

Auf der Registerkarte Global können Änderungen nur angewendet werden, wenn das ausgewählte Element ein Funktionsdokument referenziert (Ersetzung von Familie, Code und/oder Steuerparametern).

Um die Liste der möglichen Familien nicht unnötigerweise mit Familien zu füllen, die Kandidaten sein könnten (Schraubenfamilien sollen keinen Profilstahl ersetzen), können nur Familien, deren generische Datei die gleiche Funktion referenziert, ersetzt werden.

Gleiches gilt in Bezug auf die Registerkarte Lokal, bis auf die Ausnahme, dass Code und/oder Steuerparameter geändert werden können, selbst wenn die generische Datei keine Funktion referenziert.

Elemente, für die eine lokale Ersetzung aus oder ein lokaler Ausschluss durchgeführt wurde, werden im Strukturbereich gelb unterstrichen angezeigt.

5 - Ersetzungen:

In diesem Bereich werden alle Änderungen angezeigt, die für die Unterkomponente vorgenommen wurden.

Ersetzungen, die auf das ausgewählte Element im Strukturbereich angewendet wurden, sind blau unterstrichen.

Klicken Sie mit der rechten Maustaste auf eine Ersetzung, um die ausgewählte Ersetzung oder alle Ersetzungen zu entfernen.

6 - Aktualisieren:

Automatische Aktualisierung:

Wenn diese Option aktiviert ist, werden alle Änderungen sofort im Vorschaubereich angezeigt.

Schaltfläche „Aktualisieren“:

Mit dieser Schaltfläche können Sie die Änderungen anwenden und im Vorschaubereich anzeigen, wenn die Option Automatische Aktualisierung deaktiviert ist.

Änderungen / Zusätzliche Informationen:

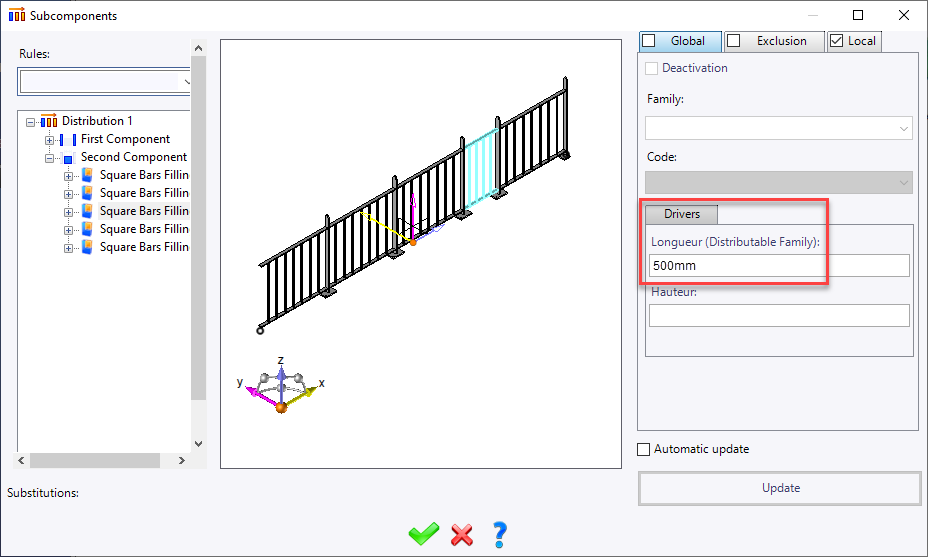

Wenn die zu ändernde Unterkomponente eine verteilte Unterkomponente ist, dann ist die Länge jedes konstituierenden Elements in den Steuerparametern verfügbar, und kann so an der ausgewählten Unterkomponente geändert werden.
